10 товаров с AliExpress для сборки LiFePO4-аккумулятора: ячейки, BMS и балансиры

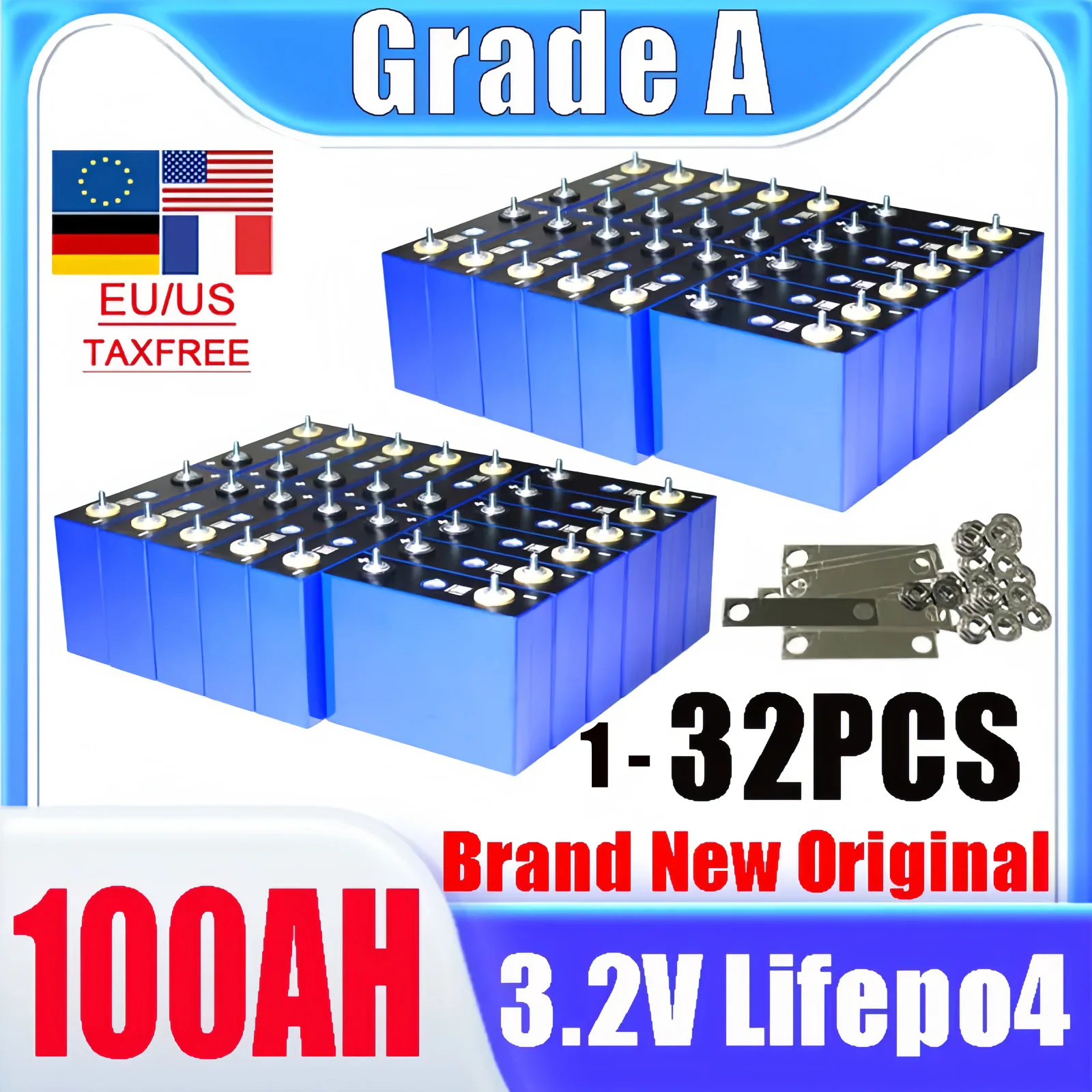

DIANKAISHOU предлагает отдельные литий-железо-фосфатные элементы с номинальным напряжением 3,2 В и заявленной емкостью 100 или 105 Ач. Четыре последовательно соединенные ячейки образуют батарею номинальным напряжением 12,8 В. При емкости 100 Ач ее расчетный запас энергии составит около 1,28 кВт·ч без учета потерь и ограничений по глубине разряда.

При самостоятельной сборке важно подобрать элементы с близкими характеристиками, проверить фактическую емкость и внутреннее сопротивление. Кроме того, необходимо предусмотреть надежные соединения, защиту от короткого замыкания и подходящую BMS.

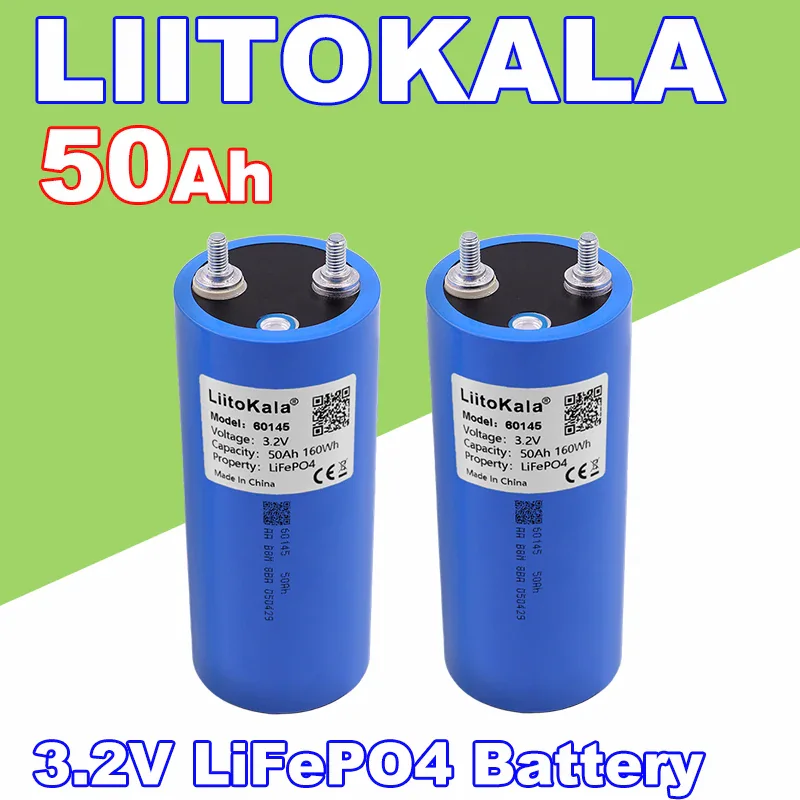

У LiitoKala в одной карточке представлены LiFePO4-элементы нескольких вариантов емкости: 20, 25 и 50 Ач. Они подходят для сборок, где не требуется запас энергии на уровне крупных домашних накопителей. Например, четыре ячейки по 50 Ач дадут батарею с номинальной энергией около 640 Вт·ч.

При выборе нужно учитывать не только емкость, но и допустимый продолжительный ток разряда. Две батареи одинаковой емкости могут заметно отличаться по способности питать инвертор или другое оборудование с высокой нагрузкой.

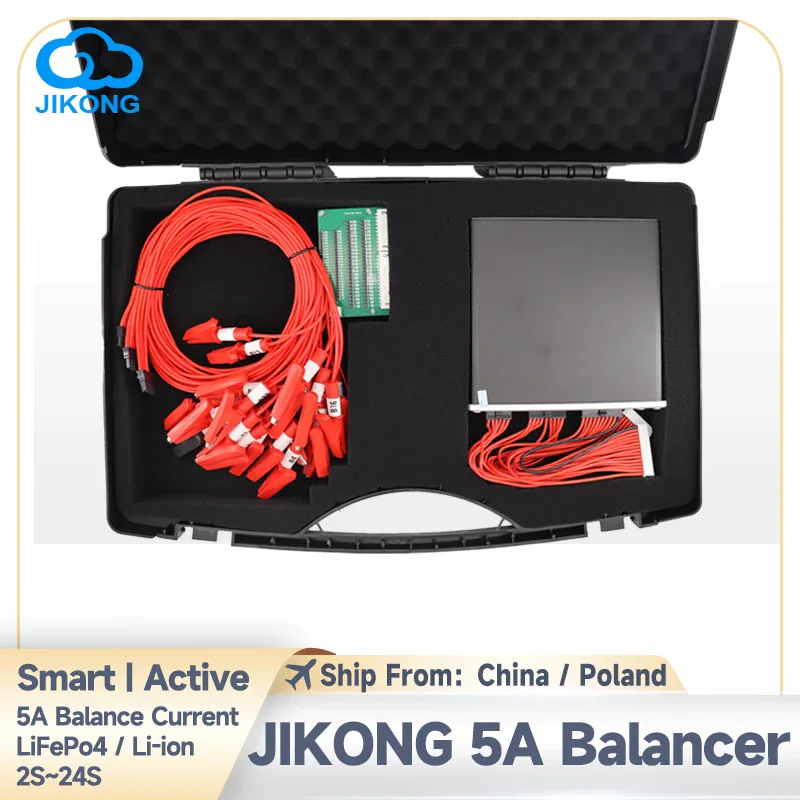

JIKONG B5A24S предназначен для выравнивания напряжения между последовательно соединенными аккумуляторными ячейками. Для модели заявлена работа со сборками от 2S до 24S и балансировочный ток до 5 А.

В отличие от простого пассивного балансира, который рассеивает избыточную энергию в виде тепла, активная схема перераспределяет энергию между элементами. Это особенно интересно для батарей большой емкости, где разница между ячейками может требовать длительного выравнивания. При этом балансир не заменяет полноценную BMS с защитой от перезаряда, переразряда и превышения тока.

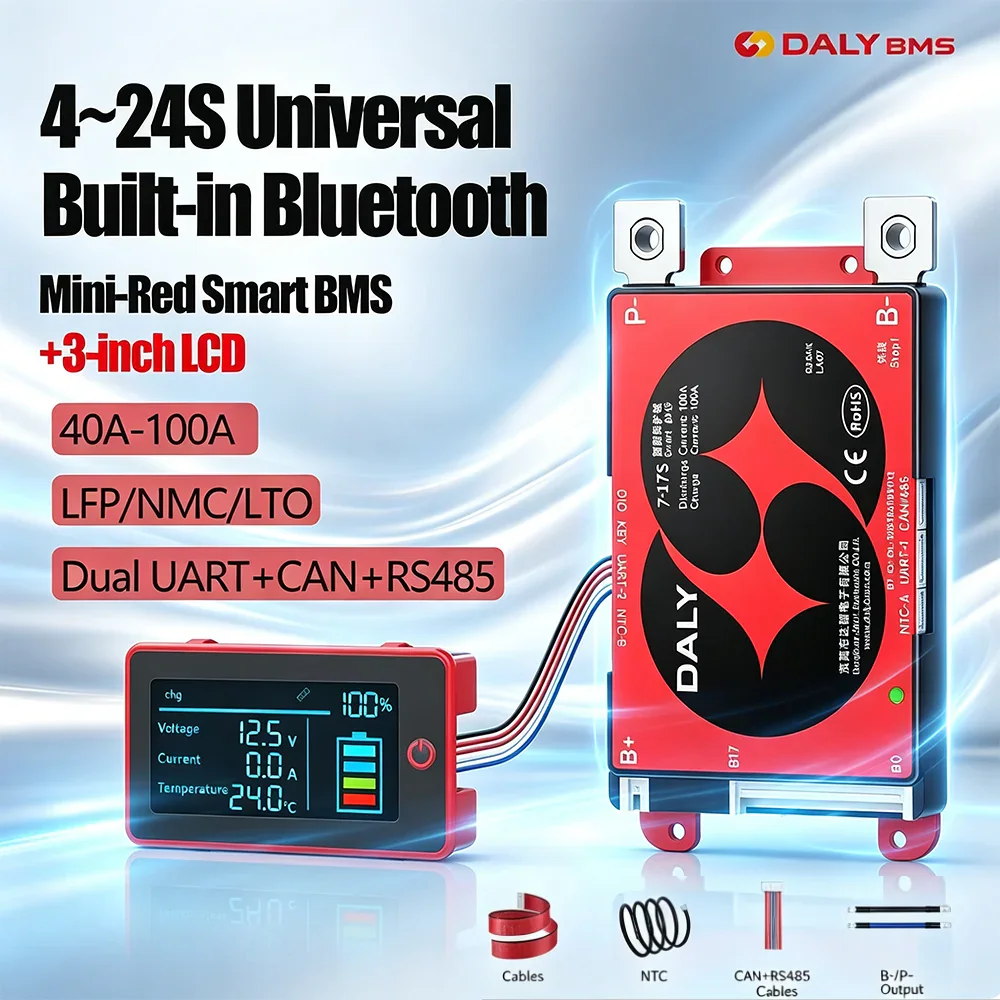

DALY Smart BMS предназначена для контроля состояния аккумуляторной сборки и отключения нагрузки или зарядки при выходе параметров за допустимые пределы. В карточке представлены модификации с заявленным током от 40 до 100 А, поддержкой Bluetooth и дисплея.

Такая плата нужна не только для защиты от короткого замыкания. BMS контролирует напряжение отдельных ячеек и помогает предотвратить опасные режимы работы батареи. Перед покупкой необходимо выбрать модификацию под конкретную химию аккумулятора, число последовательно соединенных элементов и максимальный рабочий ток.

В этой карточке DALY представлены платы BMS для аккумуляторов LiFePO4 с конфигурацией 4S или 8S. Для отдельных вариантов заявлен ток до 100 А, предусмотрена работа с мобильным приложением через Bluetooth.

Четыре последовательно соединенные LiFePO4-ячейки дают номинальные 12,8 В, восемь — 25,6 В. Поэтому платы для этих конфигураций не взаимозаменяемы. Ошибка при выборе числа каналов контроля может привести к неправильной работе защиты, даже если токовая характеристика BMS кажется подходящей.

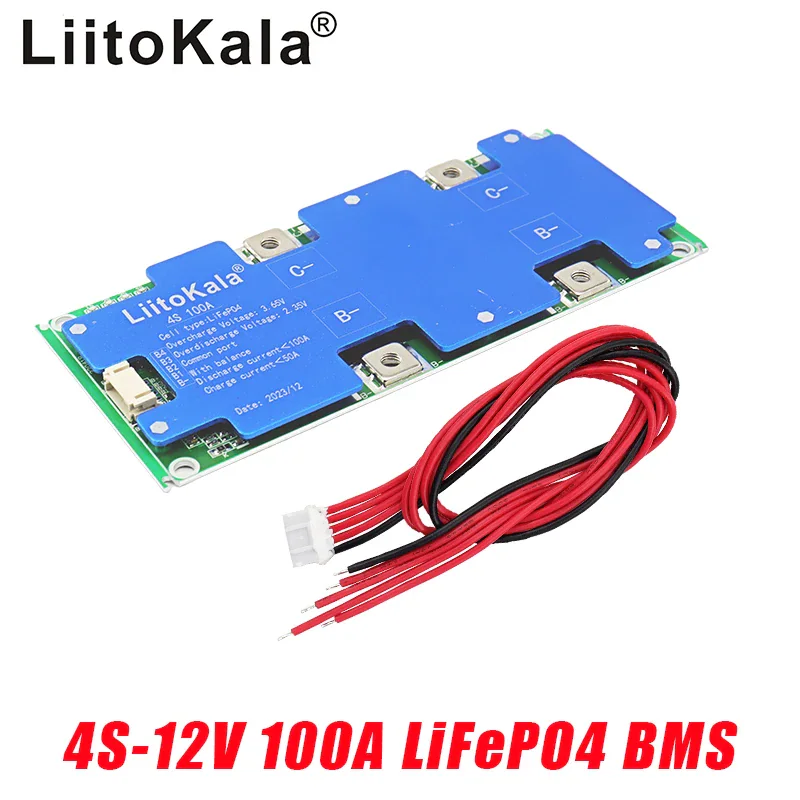

LiitoKala 4S100A-BMS ориентирована на аккумуляторные сборки из четырех последовательно соединенных LiFePO4-элементов. В названии указана конфигурация 4S и ток 100 А.

Такой вариант можно рассматривать для батареи номинальным напряжением 12,8 В, но заявленный ток BMS не следует автоматически считать допустимым током всей сборки. Ограничения могут определяться самими ячейками, соединительными шинами, проводами и температурным режимом. Перед монтажом также стоит уточнить схему подключения силовых и балансировочных проводов.

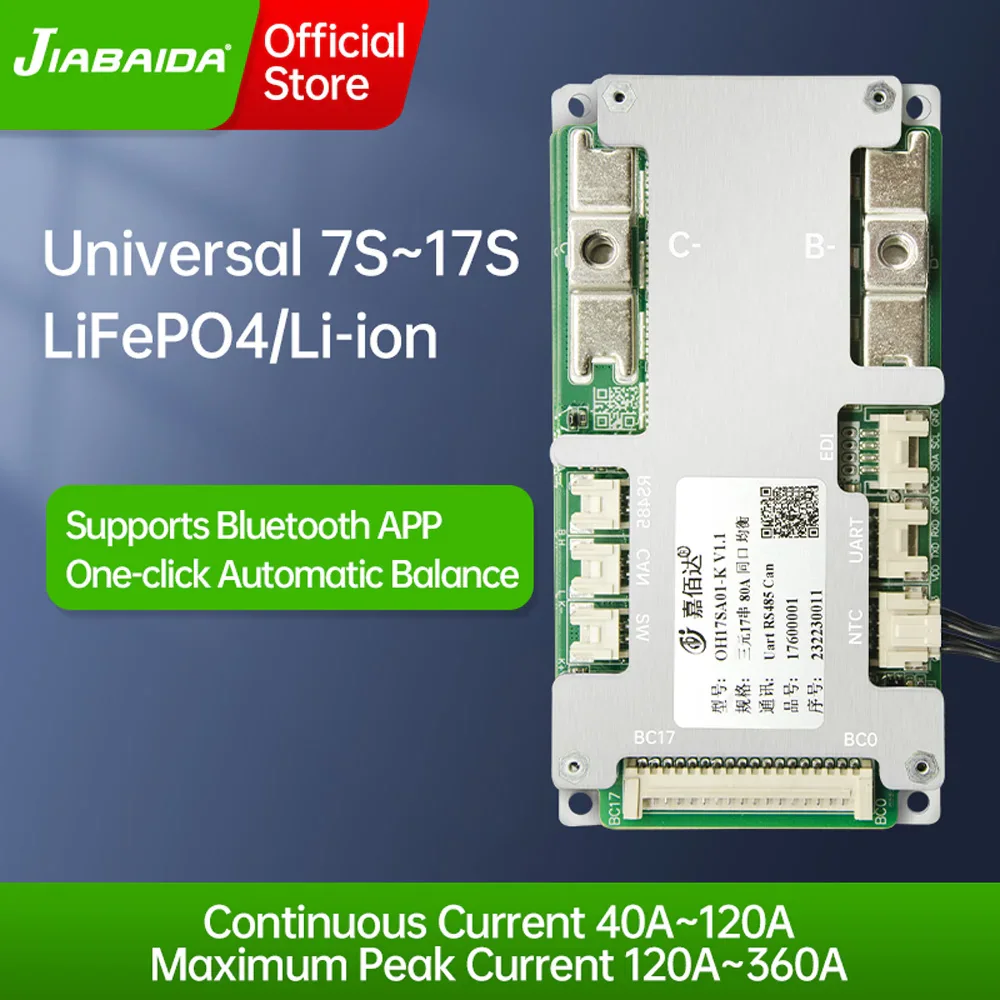

JBD OH17SA01 относится к интеллектуальным платам управления аккумуляторами. Подобные BMS применяют там, где недостаточно простой защиты по предельным значениям и требуется более подробный контроль состояния сборки.

При выборе этой модели особенно важно сверить поддерживаемую химию, число последовательно соединенных элементов, токовую нагрузку и интерфейсы связи. В исходной карточке указана совместимость с литий-ионными аккумуляторами, поэтому использовать ее с LiFePO4 без подтверждения соответствующих настроек нельзя. Пороговые напряжения у разных аккумуляторных химий отличаются.

Этот балансир рассчитан на работу с несколькими последовательно соединенными аккумуляторными элементами. В карточке указаны варианты 4S и 6S, ток балансировки до 5 А и дисплей для контроля напряжения. Среди поддерживаемых типов аккумуляторов заявлены LiFePO4, LiPo и LTO.

Наличие дисплея удобно при первоначальной проверке сборки: можно оценить напряжения отдельных ячеек без постоянного подключения внешнего измерительного оборудования. Однако конфигурацию устройства и поддерживаемый диапазон напряжений необходимо выбирать под конкретный тип элементов.

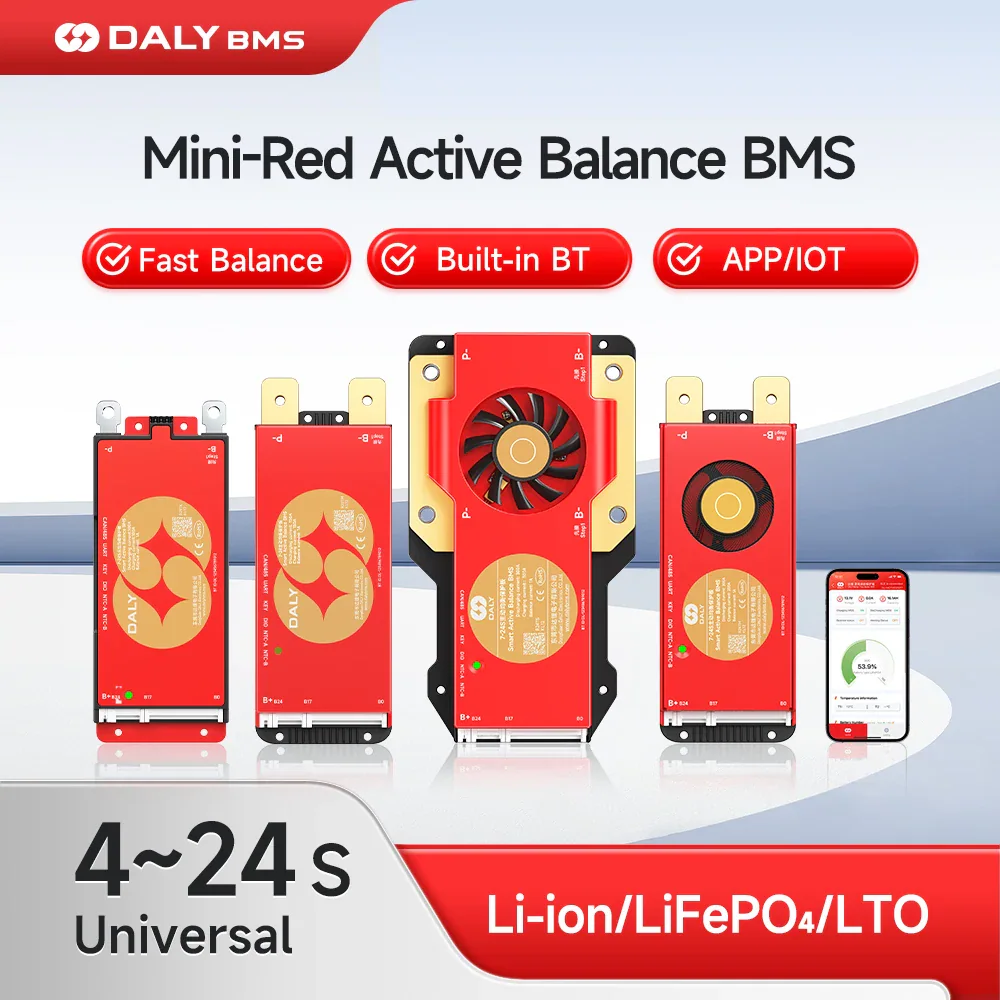

DALY предлагает комбинированное решение, в котором функции BMS дополнены активной балансировкой. Для этой серии заявлен балансировочный ток 1 А.

Подобный формат позволяет сократить количество отдельных электронных модулей внутри аккумуляторного корпуса. Но выбирать его нужно внимательно: в карточке упоминаются элементы 18650, а это обозначение форм-фактора, а не аккумуляторной химии. Необходимо убедиться, что выбранная версия поддерживает именно LiFePO4 и нужное количество последовательно соединенных ячеек.

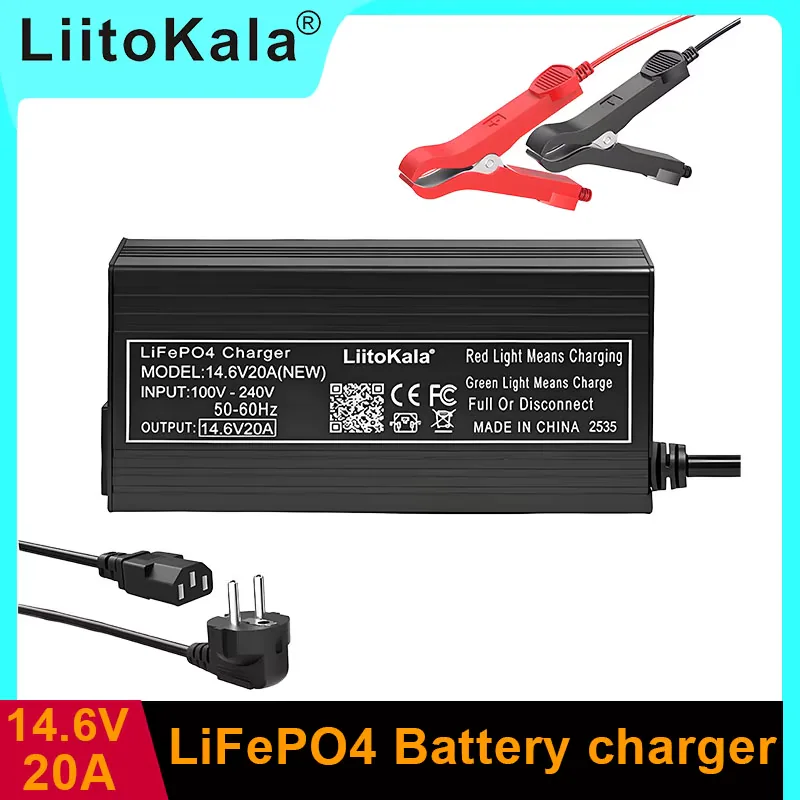

Для четырех последовательно соединенных LiFePO4-ячеек требуется зарядное устройство с соответствующим профилем. Эта модель LiitoKala рассчитана на выходное напряжение 14,6 В и заявленный ток до 20 А, что соответствует зарядке типичной батареи LiFePO4 4S.

При максимальном токе 20 А зарядка батареи емкостью 100 Ач теоретически занимает не менее пяти часов, но фактическое время будет больше из-за особенностей завершающего этапа заряда и возможных ограничений BMS. Важно также убедиться, что аккумуляторные ячейки допускают такой зарядный ток. Зарядные устройства для обычных свинцово-кислотных батарей не стоит использовать без проверки их напряжений и алгоритмов работы.
