Почему ИБП на 1000 ВА может выключить ПК с блоком питания 850 Вт: как правильно считать мощность и автономность

Почему 1000 ВА и 1000 Вт не одно и то же, а блок питания на 850 Вт не требует ИБП на 850 Вт постоянно

На блоке питания компьютера указывается максимальная мощность, которую он способен отдать компонентам по своим выходным линиям в предусмотренном режиме работы. Если на корпусе написано 850 Вт, это не означает постоянное потребление 850 Вт из розетки. Система с таким БП может брать 70-100 Вт на рабочем столе, 400-500 Вт в игре и приблизиться к 700-800 Вт только при определенной конфигурации и тяжелой совместной нагрузке CPU и GPU. Сам блок питания тоже потребляет часть энергии: при 500 Вт, передаваемых компонентам, и КПД 90% из сети понадобится около 556 Вт. Для выбора ИБП поэтому нужна фактическая входная мощность всего подключенного оборудования, а не номинал БП.

С ИБП появляется второй набор единиц. В характеристиках одновременно указываются VA и W. Ватты описывают активную мощность, которую нагрузка реально преобразует в вычисления, свет, тепло, движение и другие формы энергии. Вольт-амперы относятся к полной мощности: для однофазной цепи ее можно представить как произведение действующих значений напряжения и тока. Отношение активной мощности к полной называется коэффициентом мощности, Power Factor. Поэтому запись 1000 VA / 600 W означает совершенно конкретное ограничение: ИБП нельзя нагружать более чем на 600 Вт, даже если по полной мощности еще кажется, что запас остается.

Разница между моделями одного класса бывает очень большой. CyberPower CP1000PFCRM1U имеет паспортные 1000 ВА и 600 Вт, то есть отношение W/VA равно 0,6. APC Smart-UPS X на 1000 ВА в одной из актуальных конфигураций рассчитан уже на 900 Вт, а некоторые современные профессиональные ИБП имеют выходной коэффициент 1,0 и при 1500 ВА допускают 1500 Вт. Поэтому поиск по фразе «ИБП 1000 ВА» объединяет устройства, которые по допустимой активной нагрузке могут различаться на сотни ватт. Для компьютера первым ограничением следует считать именно паспортные W, а VA проверять отдельно.

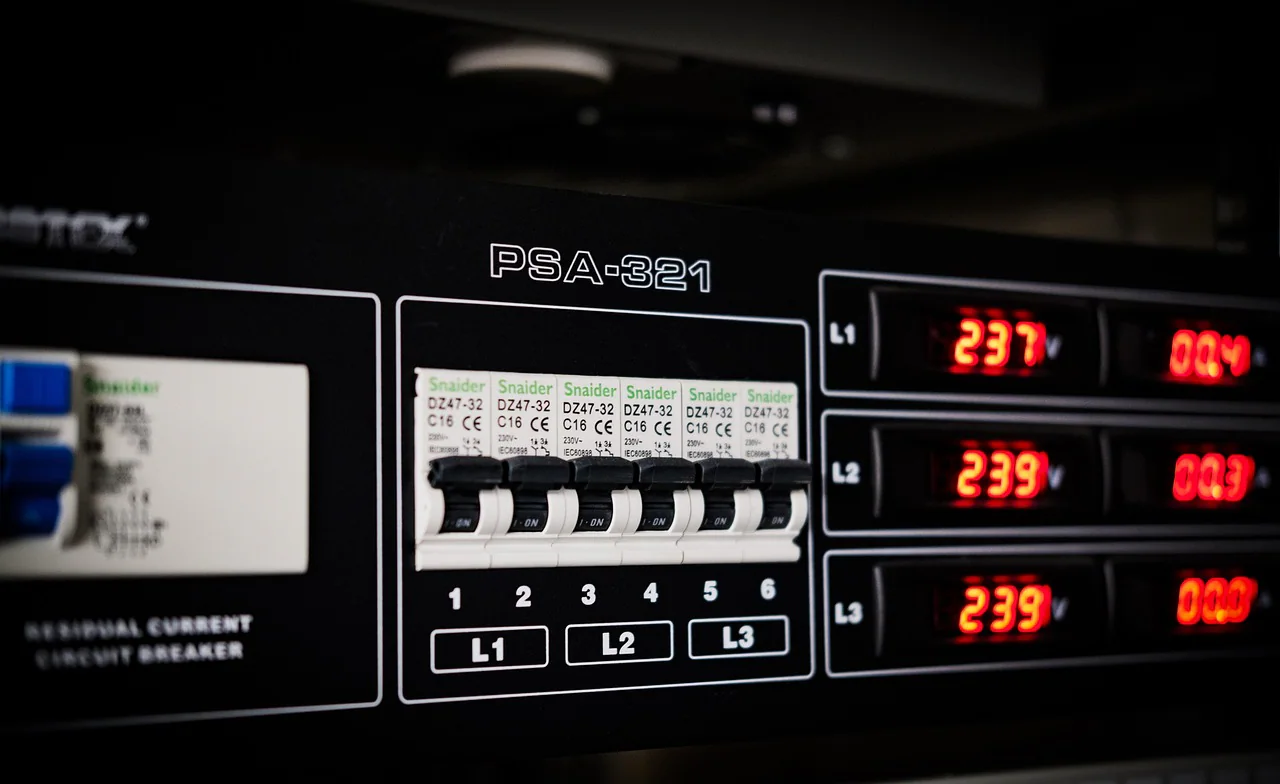

Фото: Bru-nO

Active PFC в современном компьютерном блоке питания уменьшает разницу между активной и полной мощностью нагрузки. Схема коррекции коэффициента мощности управляет входным током так, чтобы его форма лучше соответствовала напряжению сети и ток не потреблялся только короткими импульсами около максимумов синусоиды. В технической документации STMicroelectronics условие нормальной работы PFC формулируется вполне конкретно: мгновенный входной ток должен следовать за мгновенным входным напряжением, чтобы ток имел синусоидальную форму и был синфазен с напряжением. У исправного современного БП под заметной нагрузкой коэффициент мощности поэтому может приближаться к единице, но это не превращает номинал VA самого ИБП в ватты и не отменяет его отдельное ограничение по активной мощности. Физику такой схемы подробно разбирает техническая записка STMicroelectronics по Power Factor Correction.

Есть еще одна причина не подбирать ИБП по надписи 850 W на БП. Современный компьютер меняет потребление очень быстро. Видеокарта может за доли секунды перейти от небольшого потребления к сотням ватт, затем снова сбросить нагрузку. Стандарты ATX последних поколений отдельно учитывают кратковременные отклонения мощности PCIe-устройств именно потому, что средний TGP видеокарты не описывает ее поведение на малых временных интервалах. ИБП при этом имеет собственный инвертор с ограничением по току и алгоритмом защиты от перегрузки. Устройство, которое формально выдерживает средние 600 Вт при нагрузке компьютера 580 Вт, оставляет слишком мало запаса на монитор, переходные режимы, старение аккумулятора и погрешность реального потребления.

Практический расчет лучше начинать с ваттметра. Компьютер подключается к измерителю вместе с теми устройствами, которые действительно должны пережить отключение сети: обычно это системный блок и монитор, иногда NAS, роутер или сетевой коммутатор. Измеряется максимальное потребление в тяжелой реальной нагрузке, после чего оставляется запас. Если система берет из сети 520 Вт, покупать ИБП с пределом 550-600 Вт нерационально, даже если на коробке крупно написано 1000 или 1200 ВА. Устройство на 800-900 Вт дает куда более здоровый режим: инвертор не работает около предела, а время автономной работы не падает до нескольких минут сразу после появления нагрузки.

Почему Active PFC связывают с чистой синусоидой и что на самом деле выходит из дешевого ИБП

В обычной розетке переменное напряжение близко по форме к синусоиде. ИБП при работе от батареи должен создать переменное напряжение из постоянного напряжения аккумулятора, и сделать это можно разными способами. В недорогих моделях используется ступенчатая или аппроксимированная форма, которую производители называют simulated sine wave, stepped approximation to a sine wave и похожими терминами. Более дорогой инвертор формирует напряжение, значительно более близкое к синусоидальному, и в характеристиках появляется sine wave или pure sine wave. Для лампы накаливания разница невелика, а импульсный компьютерный БП является намного более сложной нагрузкой.

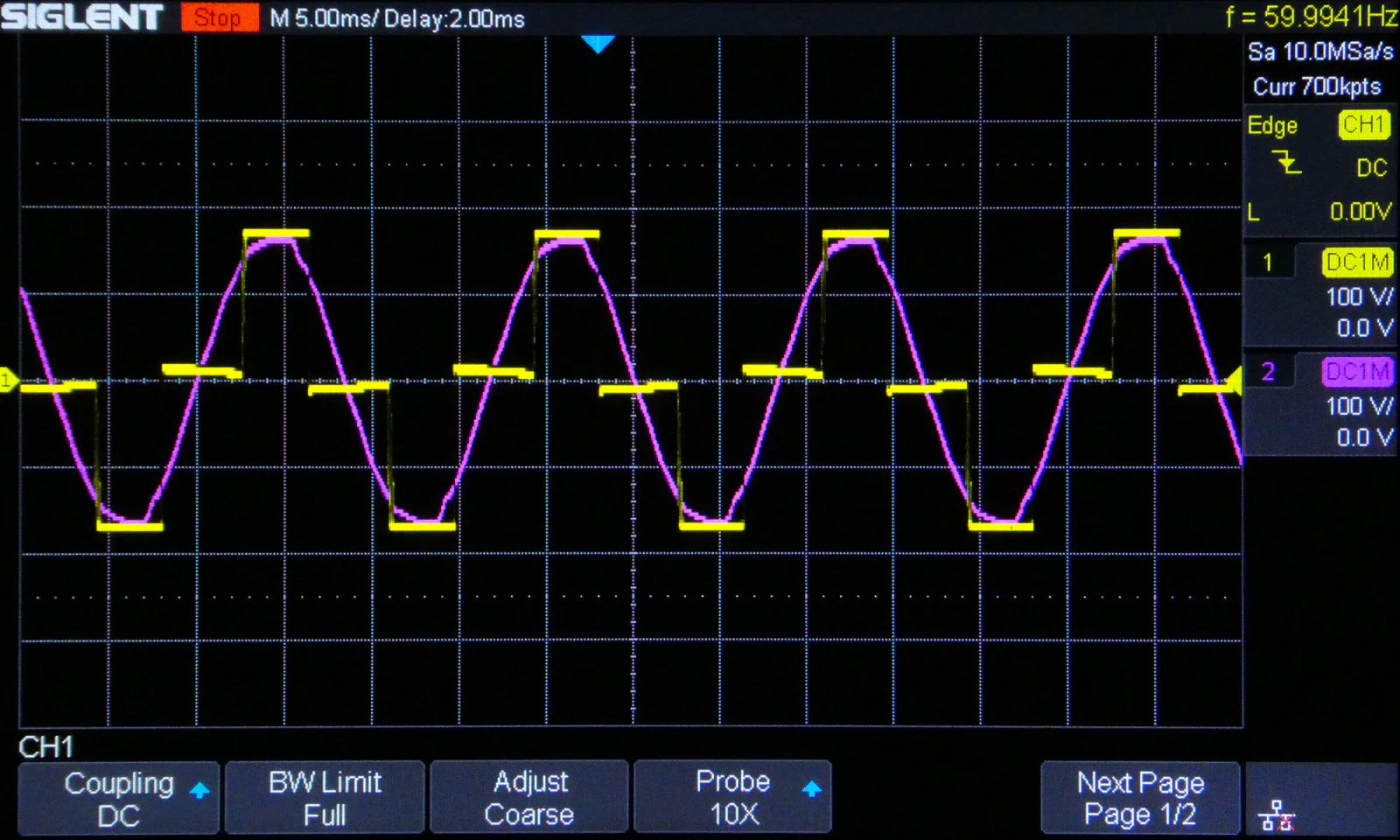

Это хорошо видно не на рекламной схеме, а на осциллографе. На фотографии ниже одновременно сняты напряжение сети и выход одного бытового APC Back-UPS при работе от батареи. Фиолетовая линия имеет обычную плавную форму переменного напряжения, желтая состоит из широких ступеней. Это по-прежнему переменное напряжение с нужным действующим значением, но его спектр и скорость изменения напряжения отличаются от сети. Фотография сделана реальным измерением двухканальным цифровым осциллографом и опубликована автором под CC BY-SA 4.0.

Фото: Timothy Quill

Отсюда выросло популярное правило «для Active PFC обязательно нужен только чистый синус». В такой абсолютной форме оно неверно. Многие современные компьютерные БП работают со ступенчатой формой без отключений, особенно если ИБП не перегружен, а конкретная реализация PFC имеет достаточный рабочий диапазон. Но гарантировать совместимость любого БП с любым stepped-wave ИБП тоже нельзя. При переходе на батарею могут появиться характерный шум дросселя PFC, повышенные токовые пики, нестабильная работа или мгновенное отключение защиты. Поэтому производители ИБП выпускают отдельные серии, где прямо заявляется совместимость с Active PFC и синусоидальная форма на батарее.

CyberPower, например, для CP1500PFCLCD указывает класс PFC Sinewave, 1500 ВА / 1000 Вт, line-interactive topology и sine wave на батарее. Для стоечной модели PR2000RT2UCN производитель отдельно приводит параметр Active PFC Compatible: Yes. Это полезнее общей фразы «подходит для компьютеров», поскольку обозначает конкретный расчетный сценарий. Но надпись Active PFC Compatible все равно не отменяет проверку мощности: если компьютер с монитором требует 1050 Вт, ИБП на 1000 Вт остается перегруженным независимо от формы напряжения.

У чистой синусоиды есть еще одна практическая причина для выбора, которая не связана с мистической «чистотой электричества». ИБП покупается на несколько лет, а блок питания компьютера за это время может быть заменен. Синусоидальный выход уменьшает зависимость от особенностей конкретного входного каскада БП и позволяет без нового подбора подключить рабочую станцию, NAS, сетевое оборудование или другую чувствительную нагрузку в пределах допустимой мощности. При небольшой разнице в цене между двумя line-interactive моделями это разумный запас совместимости. Переплачивать за него в несколько раз для простого офисного ПК на 150 Вт уже не всегда имеет смысл.

Форма напряжения и топология ИБП при этом являются разными характеристиками. Line-interactive устройство может выдавать как аппроксимированную, так и чистую синусоиду. Online UPS обычно формирует синусоидальный выход постоянно через инвертор, но слово online говорит прежде всего о способе прохождения энергии, а не является синонимом любого устройства с хорошей формой сигнала. Поэтому карточка товара должна содержать как минимум topology и waveform. Фраза «линейно-интерактивный ИБП с чистой синусоидой» технически нормальна и для современного мощного ПК часто является наиболее практичной конфигурацией.

Почему компьютер успевает выключиться за 8 миллисекунд, а другой переживает тот же переход без единого сбоя

Line-interactive и standby ИБП при нормальном входном напряжении не питают нагрузку от аккумуляторного инвертора постоянно. При пропадании сети схема должна обнаружить событие и переключить выход на батарею. На это уходит несколько миллисекунд. Schneider Electric для актуальных Smart-UPS line-interactive приводит диапазоны 2-4, 6-8 и 8-10 мс в зависимости от настройки чувствительности. Для online double-conversion моделей компания указывает отсутствие времени перехода при пропадании входного AC: инвертор уже питает нагрузку, поэтому отключение сети не требует переключения выходного тракта. Эти цифры приведены в технической справке Schneider Electric по transfer time, обновленной в мае 2026 года.

Несколько миллисекунд кажутся опасным разрывом, но внутри компьютерного блока питания есть накопительный конденсатор высоковольтной шины. После исчезновения сети БП некоторое время продолжает поддерживать выходные напряжения за счет накопленной энергии. Этот интервал называется hold-up time. Поэтому корректно подобранный line-interactive ИБП успевает перейти на аккумулятор раньше, чем напряжения внутри компьютера выйдут из допустимого диапазона. Если БП имеет короткое реальное hold-up time, работает около предельной мощности или его высоковольтные конденсаторы заметно деградировали, тот же ИБП может уже не успеть.

Здесь есть малоизвестное изменение в современных требованиях ATX. В ранних версиях руководства Intel фигурировало широко известное требование 17 мс при полной нагрузке. В актуальном руководстве ATX Version 3 обязательное значение изменено: источник должен сохранять регулирование не менее 12 мс при 100% полной нагрузки, а 17 мс указаны как рекомендуемое значение при 80% нагрузки. Аналогичная таблица есть в опубликованном Intel руководстве ATX12VO от мая 2024 года. Поэтому старое правило «любой нормальный ATX БП обязан держать 17 мс на максимальной мощности» для актуальной спецификации уже неверно. Точные требования можно проверить в Intel ATX Design Guide по Voltage Hold-Up Time.

Получается интересная граница. Line-interactive ИБП с максимальным временем перехода около 10 мс формально укладывается в обязательные 12 мс hold-up time современного БП, но запас получается небольшим. Это не означает, что связка обязательно отключится: реальные БП часто держат питание дольше минимума, ИБП обычно переключается быстрее максимального значения, а компьютер редко непрерывно потребляет полную паспортную мощность источника. Но если система выключается только при исчезновении сети под нагрузкой, хотя мощность ИБП по ваттам достаточна, время перехода и реальный hold-up time БП становятся одними из первых параметров для проверки.

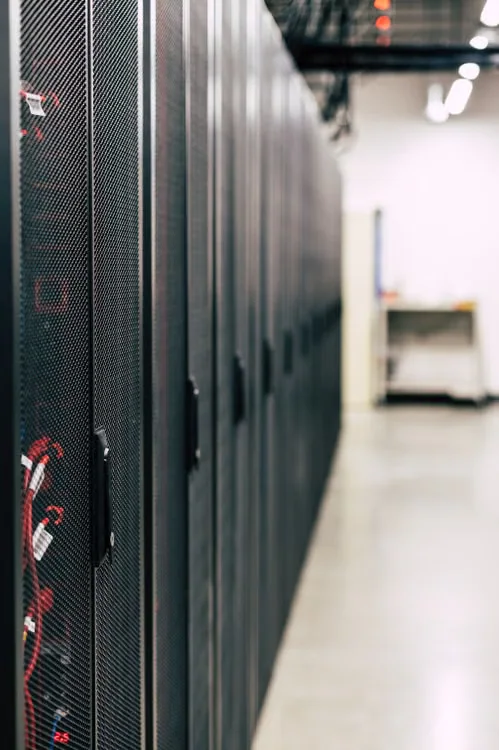

Фото: Brett Sayles

AVR у line-interactive ИБП нужен для другой ситуации: сеть еще не исчезла, но напряжение вышло из нормального диапазона. Автотрансформатор может повысить пониженное или уменьшить повышенное входное напряжение без перехода на батарею. Это особенно полезно там, где сеть регулярно проседает вечером или напряжение заметно меняется при включении мощной бытовой нагрузки. Без AVR простой standby ИБП чаще переходит на аккумулятор, расходует его циклы и затем возвращается в сеть. У CyberPower OR750PFCLCD, например, прямо указаны режимы Single Boost и Single Buck, диапазон входного напряжения 78-142 В для американской 120-вольтовой версии и типичное время переключения 8 мс. Сам принцип AVR тот же для моделей, рассчитанных на 220-230 В.

Online double-conversion решает вопрос иначе. Входное переменное напряжение выпрямляется, внутренняя DC-шина питает инвертор, а инвертор постоянно формирует выход. При исчезновении сети батарея продолжает поддерживать ту же DC-шину, поэтому самой нагрузке не нужно ждать механического или электронного переключения с сети на инвертор. Например, APC Smart-UPS On-Line 1000VA имеет 900 Вт допустимой активной мощности, заявленную синусоидальную форму, коэффициент пиковой нагрузки 3:1 и двойное преобразование. Цена такого режима выражается в более сложной силовой части, постоянной работе инвертора, тепловыделении, вентиляторах и стоимости. Для тихого домашнего игрового ПК это часто избыточно, для чувствительной рабочей станции, сервера или оборудования с плохим входным питанием аргументы уже другие.

Почему ИБП на 1500 ВА иногда держит компьютер три минуты, а иногда двадцать

Мощность инвертора не говорит, сколько энергии запасено в аккумуляторе. У ИБП 1500 ВА может стоять пара небольших герметичных свинцово-кислотных аккумуляторов, у другого устройства той же мощности батарейный блок значительно крупнее, а у профессионального online UPS предусмотрено подключение внешних батарейных модулей. Поэтому сравнивать автономность по VA нельзя. Номинал VA отвечает на вопрос, какую нагрузку силовая часть способна обслуживать, а продолжительность работы определяется запасенной энергией батареи, эффективностью преобразования, величиной нагрузки, характеристикой разряда аккумулятора и его состоянием.

Зависимость времени работы от нагрузки нелинейна. Eaton в своем руководстве приводит полезное приближение: если ИБП работает около пяти минут при полной нагрузке, уменьшение нагрузки вдвое может увеличить время примерно до 15 минут, то есть не в два, а приблизительно в три раза. Производитель отдельно подчеркивает, что runtime зависит от мощности подключенного оборудования и для большинства кратковременных отключений ориентируется на несколько минут, достаточных для продолжения работы или корректного завершения системы. Это объяснение и примеры есть в руководстве Eaton по подбору ИБП и времени автономной работы.

Реальные характеристики подтверждают эту зависимость. CyberPower CP1500PFCRM2U рассчитан на 1500 ВА / 1000 Вт и заявляет 3,1 минуты при полной нагрузке и 10,2 минуты при половинной. CP2000PFCRM2U с пределом 1200 Вт дает 2,2 минуты при полной нагрузке и девять минут при половинной. У Eaton SUINT1000LCD2U с мощностью 900 Вт заявлено 7,3 минуты при 900 Вт и 17,9 минуты при половинной нагрузке. Само число VA здесь не позволяет предсказать результат: нужно смотреть runtime graph или таблицу для конкретной модели и конкретной нагрузки.

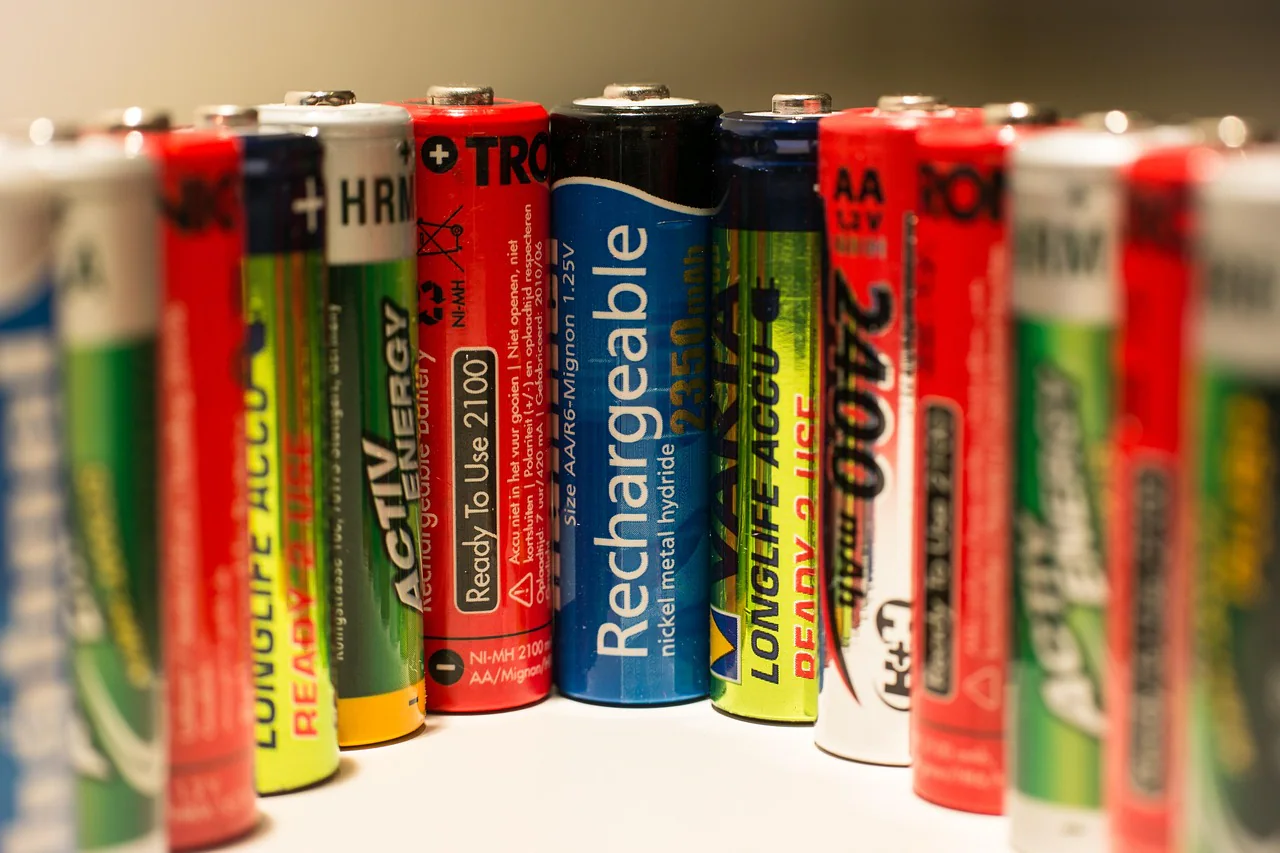

Фото: Didgeman

Для свинцово-кислотной батареи нельзя точно перевести надпись 12 В 9 Ач в условные 108 Втч и затем просто поделить на мощность компьютера. Значение емкости зависит от режима разряда, а большой ток уменьшает реально доступную энергию. Дополнительно присутствуют потери в инверторе и внутреннее сопротивление батареи. Поэтому два последовательно соединенных аккумулятора 12 В 9 Ач не означают гарантированные 216 Втч на выходе 230 В. При тяжелой нагрузке реальная доступная энергия будет ниже простого арифметического результата, а по мере старения разница увеличится.

Возраст аккумулятора способен изменить поведение ИБП задолго до полного отказа. У свинцово-кислотной батареи растет внутреннее сопротивление, и под большой нагрузкой напряжение сильнее проседает. ИБП может показывать полный заряд после нескольких часов от сети, но при исчезновении питания выключиться через несколько десятков секунд, потому что напряжение батареи сразу достигло порога отключения. Поэтому проверка только индикатора 100% мало что дает. Рабочий тест проводится под реальной нагрузкой, причем для важного компьютера лучше заранее убедиться, что система выдерживает отключение сети и имеет достаточно времени для завершения работы.

У мощного игрового ПК здесь возникает парадокс. Пользователю часто не нужно двадцать минут автономной игры. Задача ИБП состоит в том, чтобы пережить короткое отключение или дать несколько минут для сохранения проекта и выключения компьютера. В таком сценарии куда важнее способность инвертора уверенно выдерживать 600-800 Вт и переходные нагрузки, чем большой батарейный блок при слабой силовой части. Для NAS ситуация обратная: средняя нагрузка может составлять всего 80-150 Вт, и тот же ИБП получает значительно большую автономность. Поэтому одну модель нельзя оценивать как «держит десять минут» без указания нагрузки.

Управляющий USB тоже имеет практическое значение. ИБП сообщает операционной системе, что сеть исчезла и сколько ресурса батареи осталось. ПК или NAS можно настроить на автоматическое завершение работы после заданного времени или при достижении определенного остатка заряда. Тогда нет необходимости покупать огромную батарею только из опасения, что отключение произойдет ночью. Для домашнего сервера грамотное автоматическое выключение иногда полезнее лишних пяти минут автономности, особенно если перебои редкие, но могут продолжаться часами.
