Pi-Ener-lite дает Raspberry Pi Zero ИБП со сменным аккумулятором 18650

Для Raspberry Pi Zero уже существуют компактные батарейные платы, поэтому сам факт появления еще одного ИБП мало что меняет. У Pi-Ener-lite интереснее другое: разработчик отказался от встроенного аккумулятора и сделал держатель под стандартный плоский литий-ионный элемент 18650. В репозитории проекта заявлены автоматическое переключение на батарею при исчезновении внешнего питания и одновременная зарядка с питанием Raspberry Pi.
Такое решение менее аккуратно, чем плоская батарея, подобранная точно под размеры Raspberry Pi Zero, зато не привязывает плату к одной емкости. Изношенный аккумулятор можно заменить без замены всего модуля, а продолжительность работы зависит уже от конкретного 18650 и нагрузки. Официального времени автономной работы для Pi-Ener-lite разработчик не приводит. Поэтому появляющиеся расчеты на несколько часов следует воспринимать именно как расчеты, а не результат испытаний готового устройства.

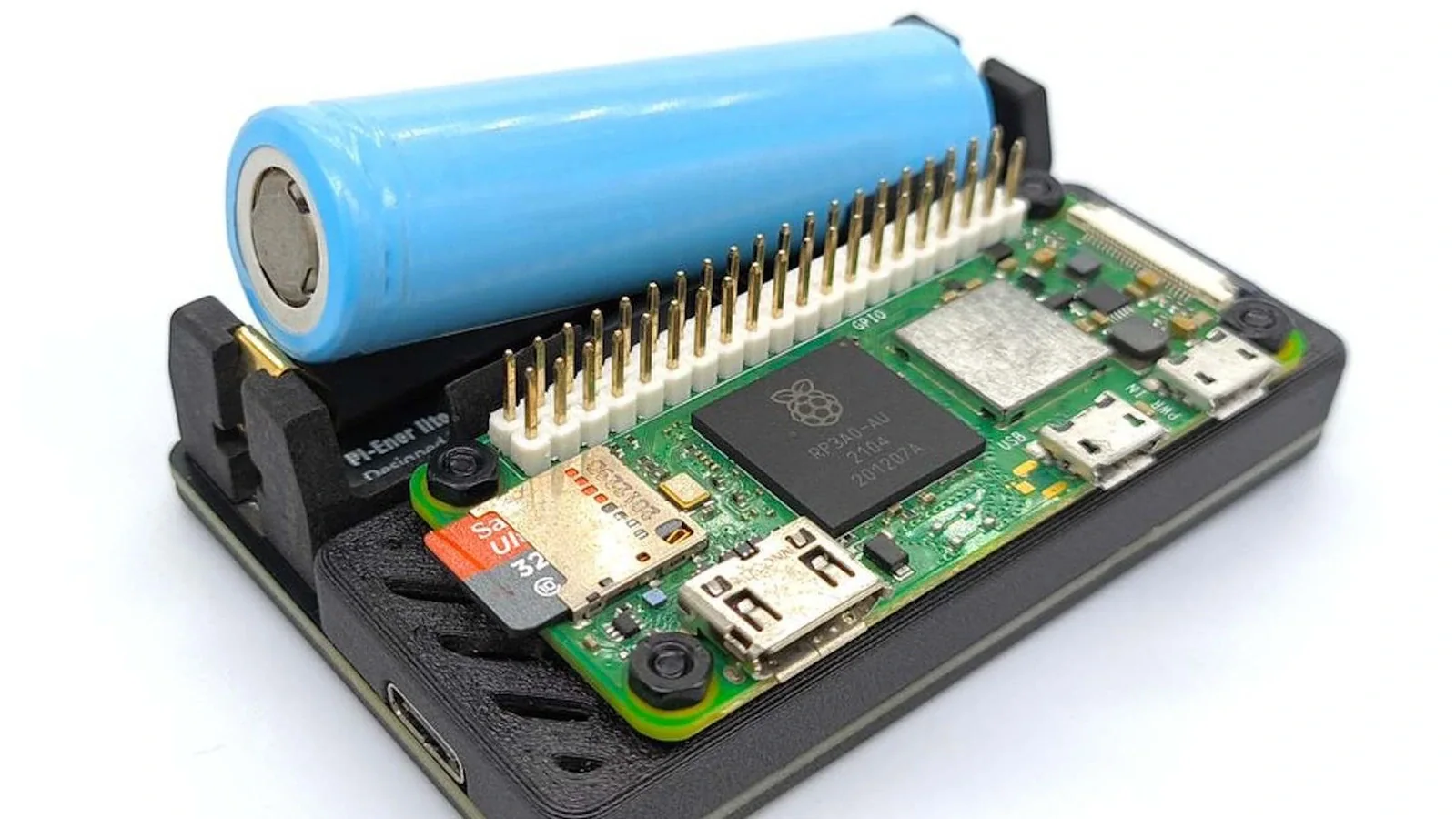

Плата устанавливается под Raspberry Pi Zero и соединяется с ним семью подпружиненными контактами. Через них передаются питание и данные I2C, поэтому верхний 40-контактный GPIO остается доступным для другой периферии. Здесь Pi-Ener-lite следует уже знакомой для таких модулей схеме: например, PiSugar 3 также подключается с обратной стороны и не занимает GPIO. Поэтому свободный разьем сам по себе преимуществом новой платы считать нельзя.

Фото: Silvio Werner

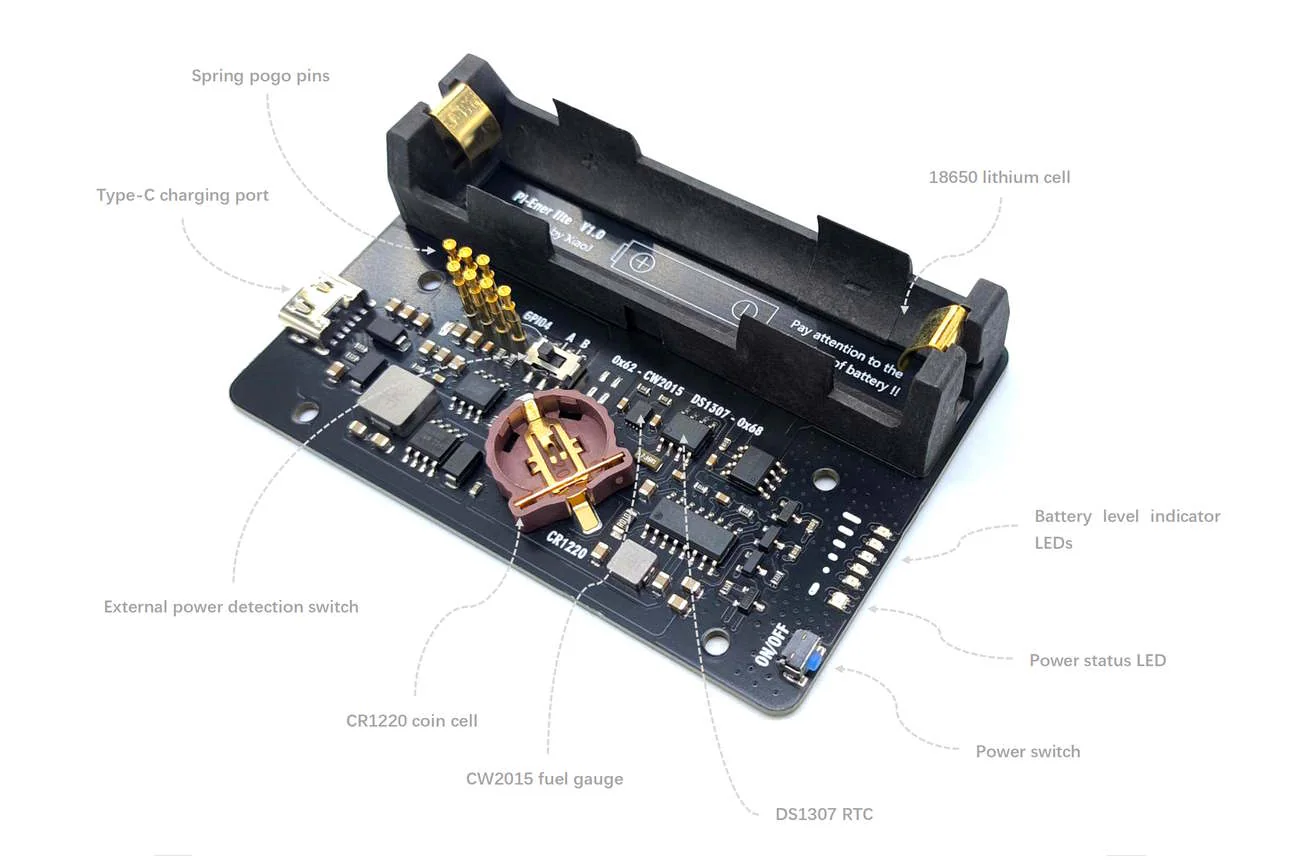

Разработчик указывает выход до 2,5 А при 5,1 В и зарядку от USB-C током до 1 А. На плате стоят контроллер уровня заряда CW2015 и часы реального времени DS1307 с отдельной батарейкой CR1220. Заявлена защита от перезаряда, глубокого разряда, перегрузки по току и короткого замыкания. Независимых измерений переключения питания, выходного напряжения под нагрузкой или эффективности преобразователя пока нет.
Pi-Ener-lite продается примерно за 3000 рублей ($35), причем аккумулятор 18650 и CR1220 в комплект не входят. Для сравнения, PiSugar 3 на момент проверки стоит $39,99 и поставляется с аккумулятором на 1200 мАч. Разница в цене небольшая, поэтому искать смысл Pi-Ener-lite именно в экономии не стоит. Его сильная сторона в другом: источник питания здесь остается расходным элементом, который владелец выбирает и меняет сам.
Для проектов, где Raspberry Pi Zero должен пережить кратковременное отключение питания или работать автономно, такая схема выглядит логично именно благодаря сменному 18650. Но реальную продолжительность работы и стабильность переключения еще предстоит проверять измерениями: производитель этих данных пока не опубликовал.
