8 инструментов для пайки и ремонта электроники: от USB-C паяльника до станций C210, C245 и T12

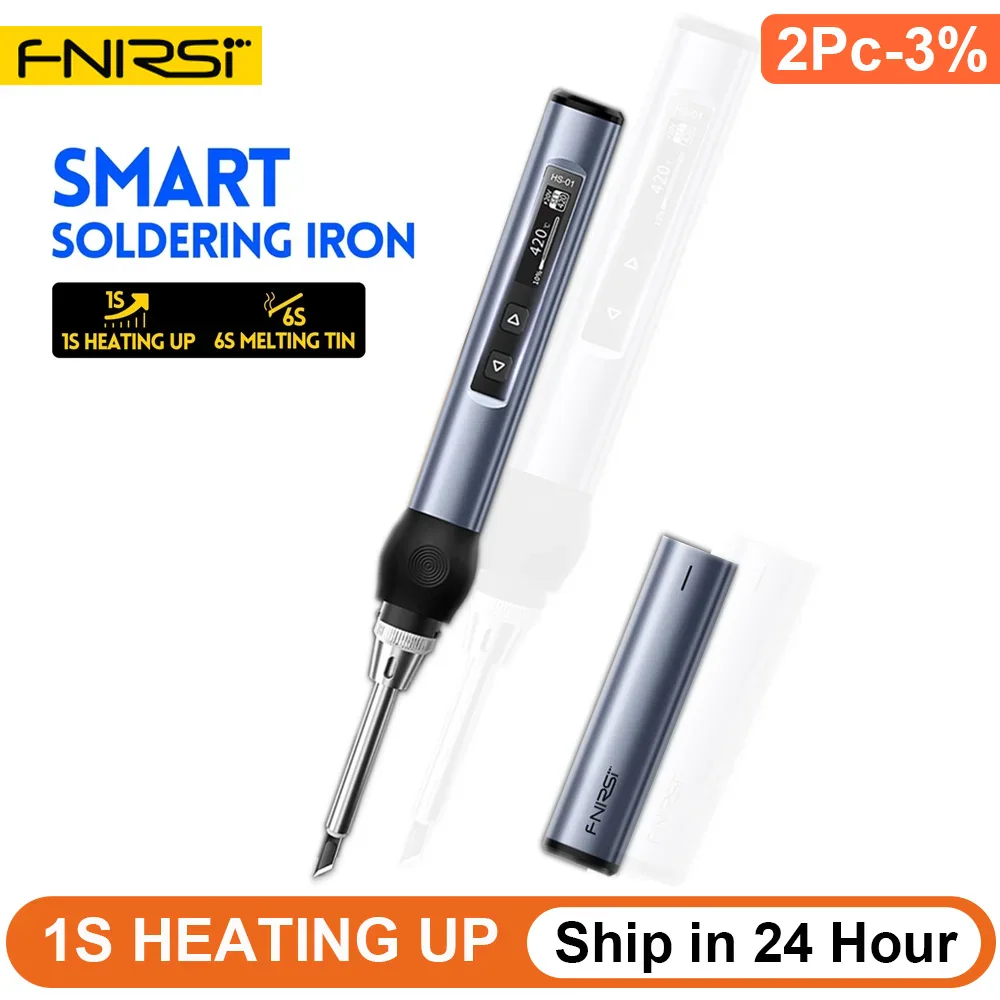

HS-01 относится к портативным паяльникам со встроенным дисплеем. Через USB-C PD он работает с мощностью до 65 Вт, а при питании постоянным напряжением 24 В производитель указывает максимум 96 Вт. Температура регулируется в диапазоне 80–420 °C, используется картриджный нагреватель, на корпусе установлен OLED-дисплей.:chatgpt-content-reference{index="0"}

Главный смысл HS-01 в возможности собрать компактный комплект из паяльника, кабеля и подходящего USB-C блока питания. Но мощность зависит от источника: подключение к случайной телефонной зарядке еще не означает получение 65 Вт. Для постоянного рабочего места отдельная станция удобнее хотя бы нормальной подставкой и более тяжелым основанием.

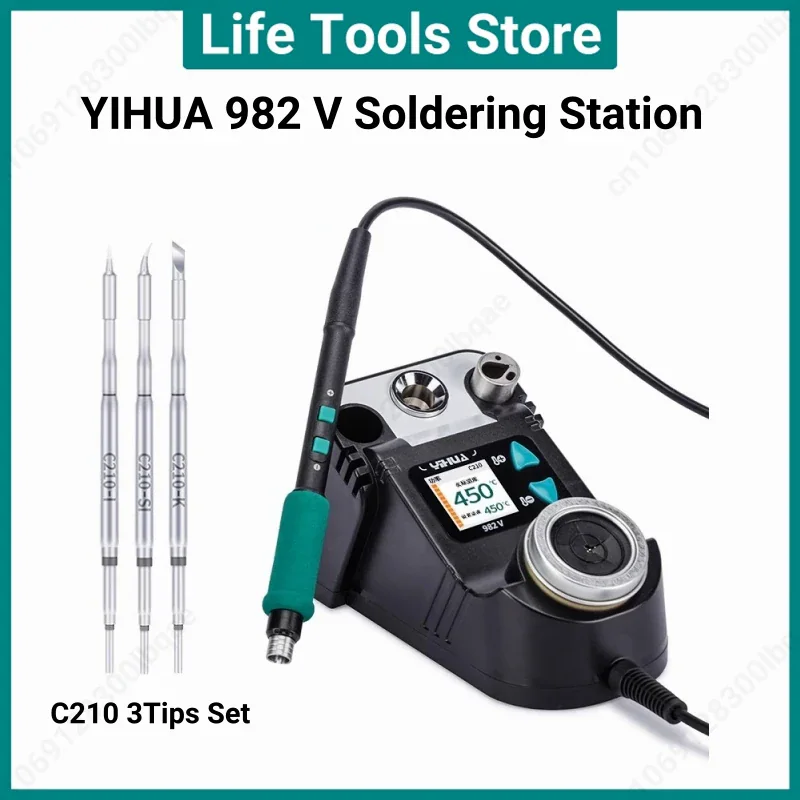

В этой модификации YIHUA 982-V используется ручка под картриджи C210. Производитель указывает диапазон температуры 90–450 °C и номинальную мощность 40 Вт. В корпус уже встроены держатель паяльника, латунный очиститель и место для быстрой замены картриджа. Есть режимы ожидания и сна, а температуру можно корректировать кнопками на ручке.:chatgpt-content-reference{index="1"}

C210 рассчитан прежде всего на небольшие компоненты, плотные платы и работу под микроскопом. Тонкая ручка и короткое расстояние до рабочей части здесь полезнее большой паспортной мощности. Для пайки массивных разьемов и крупных полигонов логичнее версия под C245.

KSGER STM32 V3.1S работает с распространенными картриджами Hakko T12. Управление построено на STM32, информация выводится на OLED-дисплей, предусмотрены автоматический сон и переход в режим ожидания при установке ручки в держатель. Конкретная карточка относится именно к версии V3.1S.:chatgpt-content-reference{index="2"}

У платформы T12 есть практическое преимущество: выбор форм и размеров совместимых жал огромен. Но у KSGER существует множество близких внешне ревизий контроллеров и вариантов комплектации. Названия V2.1S, V3.1S и других версий нельзя считать обозначением одной и той же станции.

T12-X Plus тоже использует картриджи T12, но выполнена как законченная компактная станция в металлическом корпусе. Для модели указывается мощность около 72–75 Вт и диапазон регулировки 80–480 °C. Экран показывает рабочие параметры, а нагреватель и датчик температуры находятся непосредственно в картридже T12.:chatgpt-content-reference{index="3"}

На практике выбор между OSS и KSGER определяется не самим типом жала: обе станции работают с T12. Больше различаются корпус, органы управления, прошивка и комплектная ручка. Если запас T12 уже есть в мастерской, переход на одну из таких станций не требует покупать новую систему картриджей.

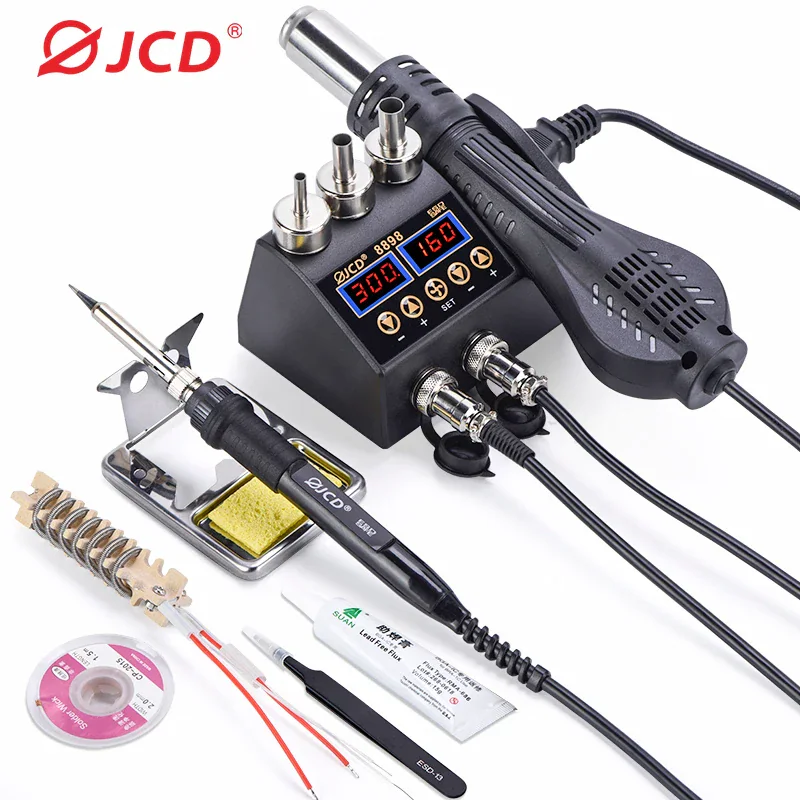

JCD 8898 объединяет паяльник и термовоздушную станцию. Для термофена в карточке заявлена суммарная мощность станции до 750 Вт. Такой формат рассчитан на демонтаж SMD, работу с термоусадкой и обычную контактную пайку без двух отдельных блоков на столе.:chatgpt-content-reference{index="4"}

Комбинированная конструкция экономит место, но поломка общего блока питания или управляющей электроники затрагивает сразу оба инструмента. Еще один момент касается заявленных 750 Вт: это характеристика всей станции с мощным нагревателем термофена, а не мощность паяльника. Сравнивать эту цифру со 120 Вт станции C210 напрямую нельзя.

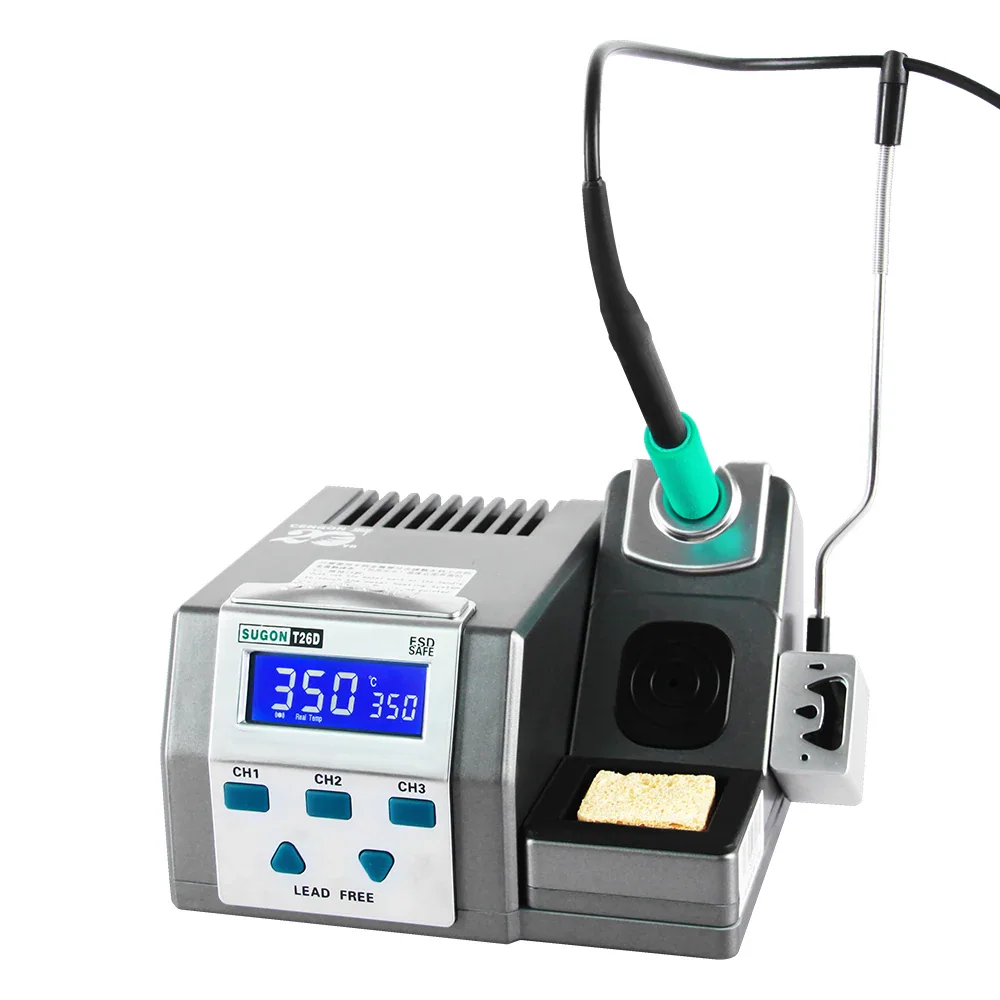

SUGON T26D рассчитана на картриджи C210 и ориентирована на точную пайку небольших элементов. Для станции заявлена мощность 120 Вт и рабочий диапазон 200–500 °C. Есть три ячейки памяти температуры, автоматический сон и защита от короткого замыкания.:chatgpt-content-reference{index="5"}

Высокая мощность здесь нужна не ради работы при 500 °C. Основная задача запаса мощности заключается в быстром восстановлении температуры после контакта жала с массивной площадкой. Постоянно работать при предельной температуре нет смысла: ресурс покрытия картриджа при этом сокращается.

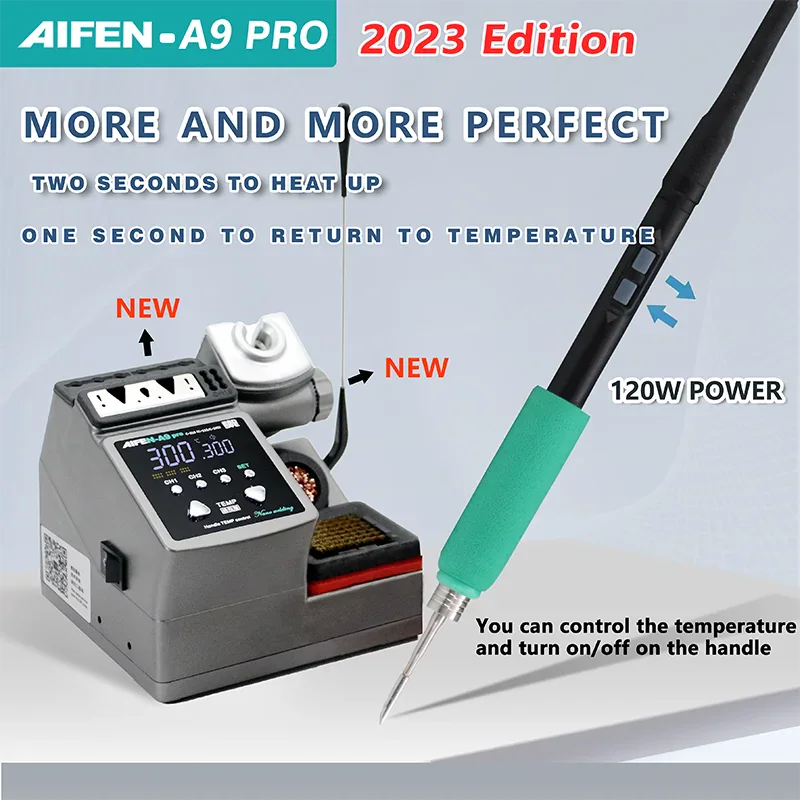

AIFEN A9 Pro заметно отличается от простых одноканальных станций. Для нее предусмотрены ручки под картриджи C115, C210 и C245, то есть одну базу можно приспособить под пайку очень мелких компонентов и под работу с более теплоемкими соединениями. Конкретная карточка A9 Pro предлагает варианты комплектации с этими тремя типами ручек.:chatgpt-content-reference{index="6"}

Разница между картриджами здесь существеннее разницы в установленной температуре. C115 рассчитан на особенно мелкую работу, C210 занимает промежуточное положение, C245 способен передавать больше тепла крупному соединению. Недостаток такого решения очевиден: станция и дополнительные ручки стоят заметно дороже простого T12-комплекта.

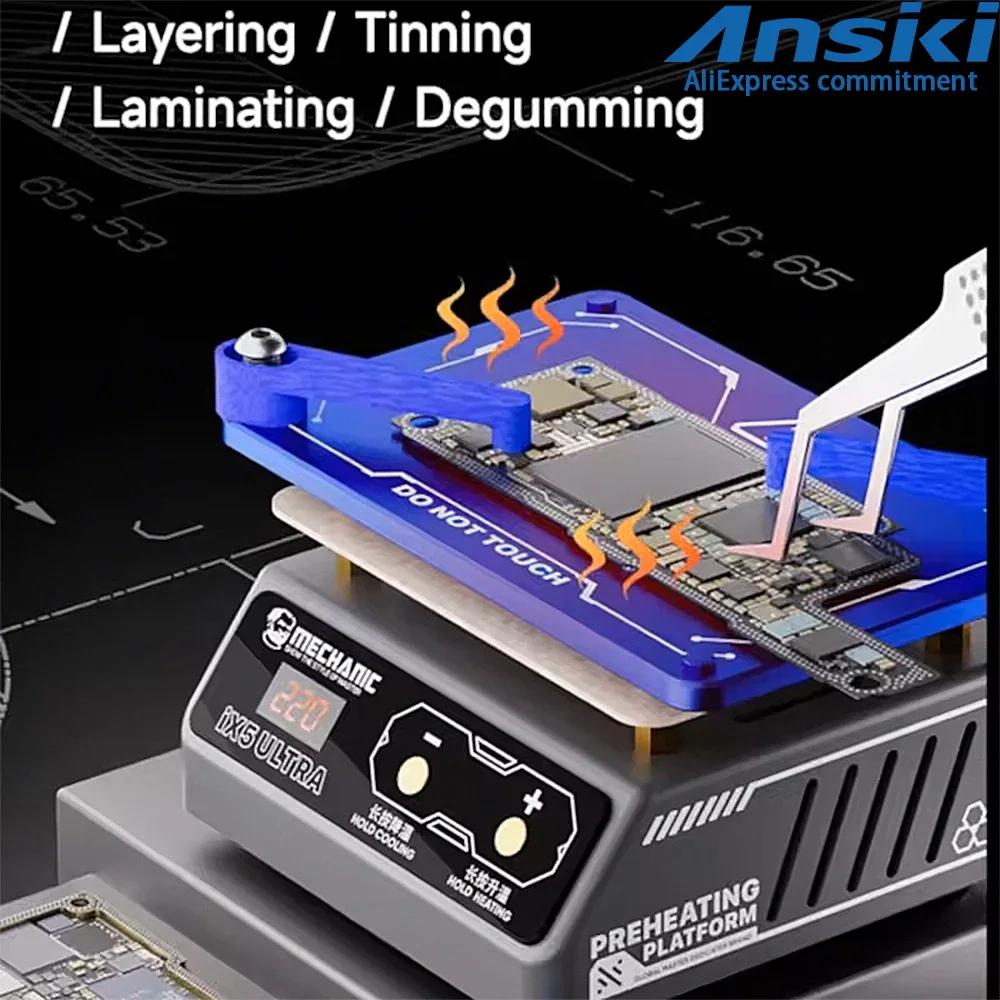

IX5 Ultra вообще не заменяет паяльник. Это компактная нагревательная платформа для предварительного прогрева печатных плат. Она используется при разделении многослойных плат, удалении клея, работе с BGA и других операциях, где локальный нагрев сверху создает слишком большой температурный перепад. Карточка относится именно к модели MECHANIC IX5 Ultra.:chatgpt-content-reference{index="7"}

Преднагрев особенно полезен при ремонте плат с большой теплоемкостью. Паяльнику или термофену тогда приходится добавлять меньше энергии локально, а температурный градиент по плате уменьшается. Для обычной пайки проводов, разьемов и простых компонентов IX5 Ultra практически бесполезна: это специализированный инструмент для ремонта электроники.
