8 приборов для диагностики и ремонта: что добавить в мастерскую после обычного мультиметра

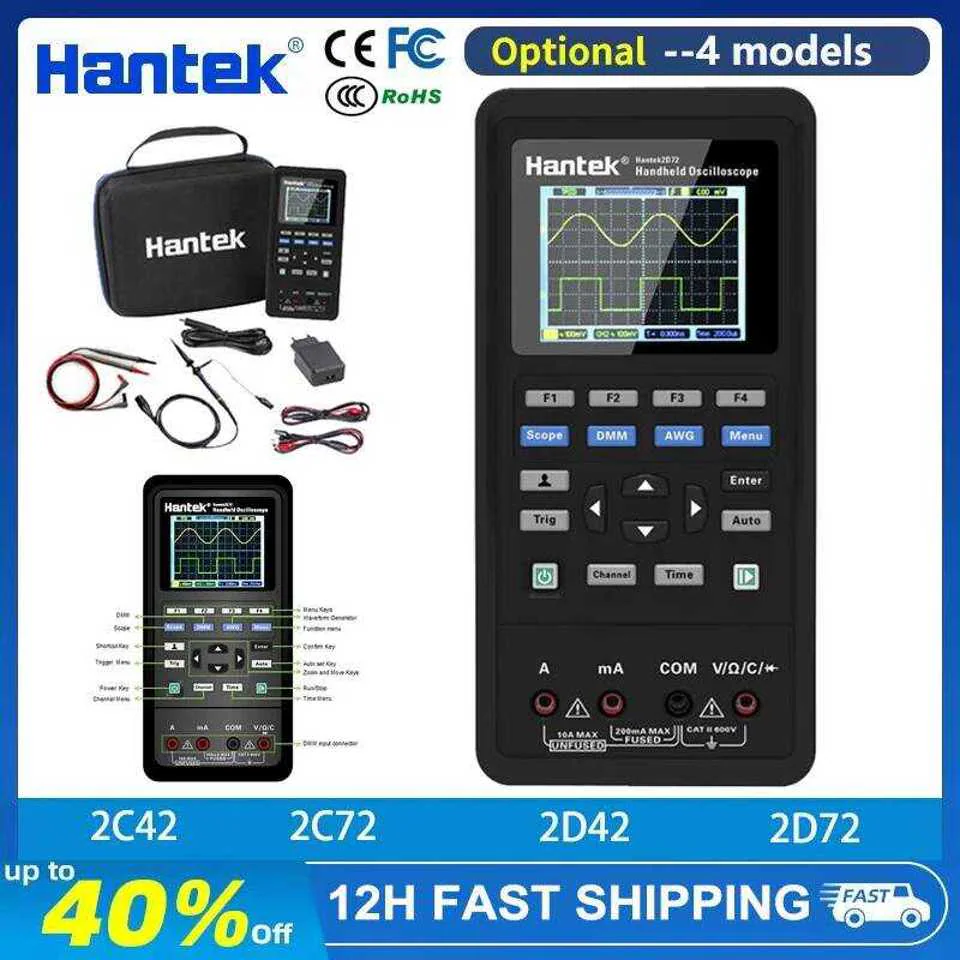

Hantek 2D72 совмещает двухканальный осциллограф, цифровой мультиметр и генератор сигналов. Для осциллографа заявлена полоса 70 МГц и частота дискретизации до 250 Мвыб/с. Это уже диапазон, позволяющий работать не только с медленными датчиками и звуковыми сигналами, но и с достаточно быстрыми цифровыми и импульсными цепями.

Главное отличие от множества недорогих карманных осциллографов с полосой 10 МГц заключается именно в двух каналах и заметно большей полосе. Можно одновременно наблюдать сигнал до и после каскада, сравнивать две линии или искать временные зависимости. Компромисс связан с портативным форматом: экран и управление не настолько удобны для длительной работы, как у полноценного настольного осциллографа.

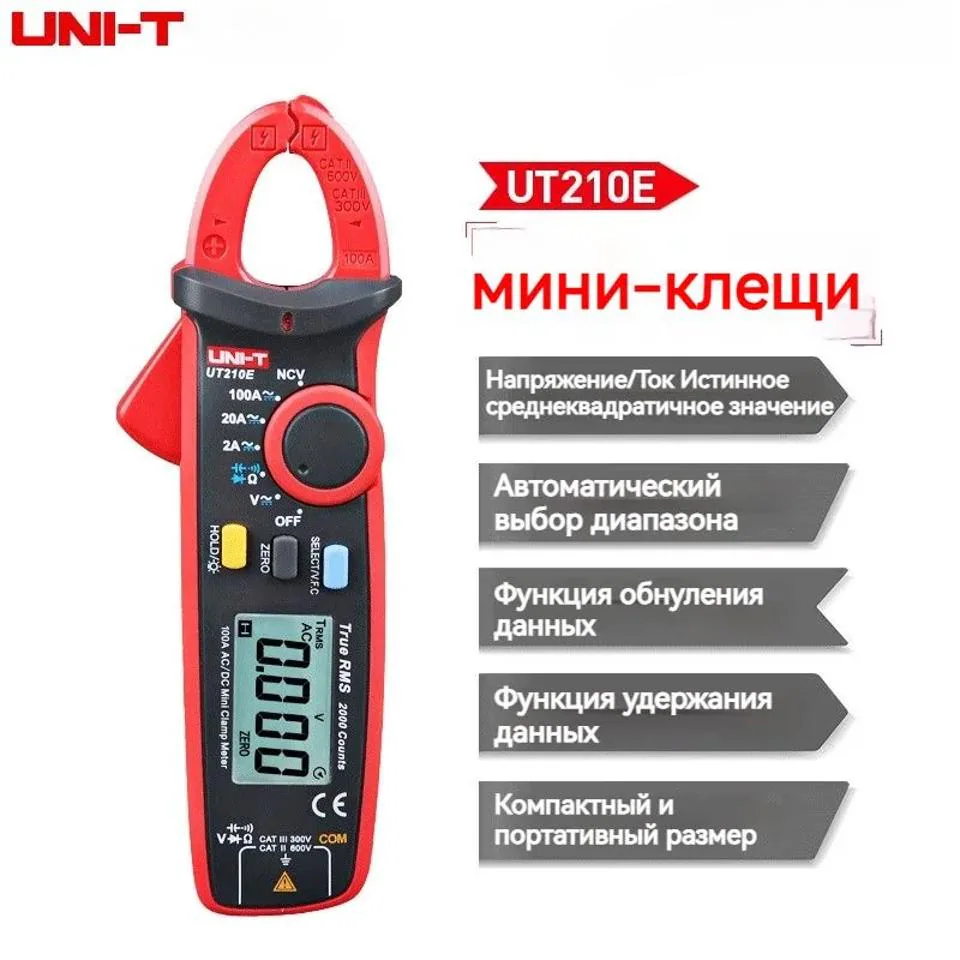

UT210E относится к компактным токовым клещам и измеряет постоянный и переменный ток до 100 А без разрыва проводника. Для постоянного тока предусмотрены диапазоны 2, 20 и 100 А. Прибор также измеряет напряжение, сопротивление, емкость и частоту, поддерживает True RMS.

Для автомобильной электрики, аккумуляторных систем и проверки потребления устройств клещи удобнее обычного мультиметра: провод не приходится отсоединять и включать прибор последовательно. При работе с малыми токами нужно учитывать положение проводника внутри клещей и выполнять обнуление перед измерением постоянного тока. Для микроамперных цепей это вообще не тот инструмент.

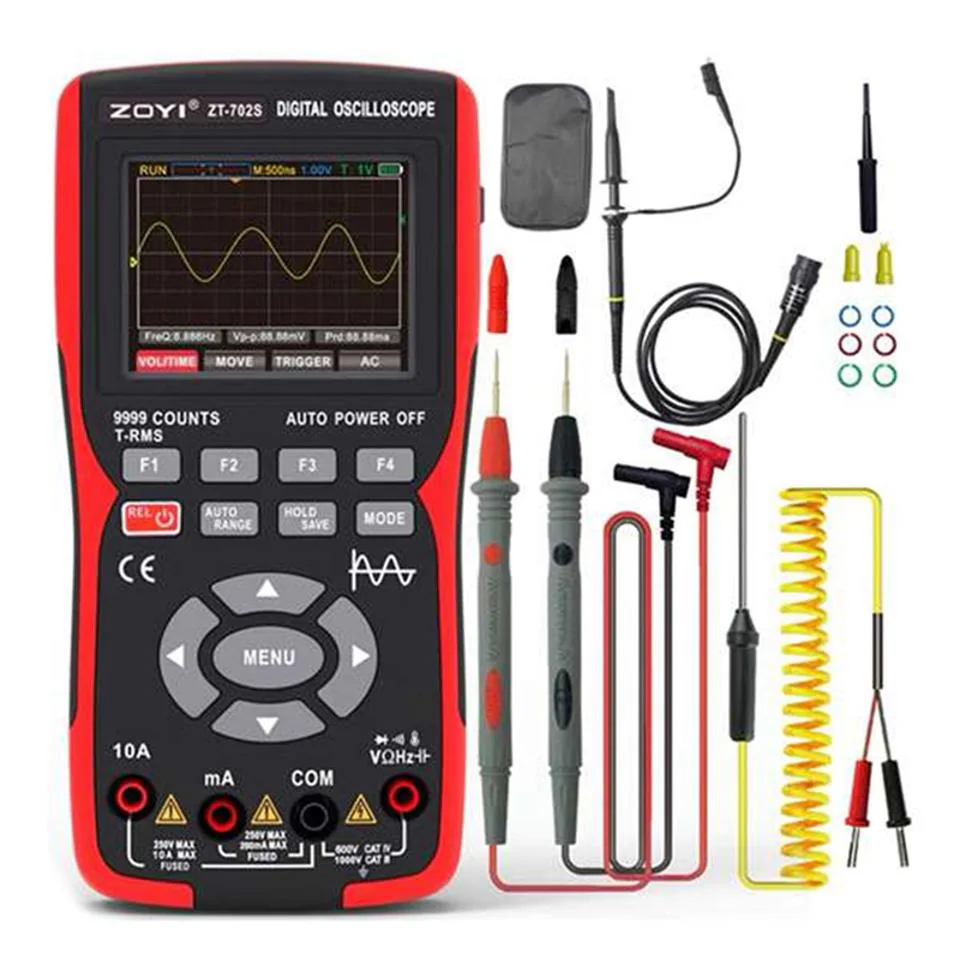

ZOYI ZT-702S построен вокруг другой идеи: мультиметр и осциллограф находятся в корпусе обычного ручного измерительного прибора. Осциллограф одноканальный, полоса составляет 10 МГц, частота дискретизации 48 Мвыб/с, глубина записи заявлена на уровне 64 Кбайт. В режиме мультиметра доступно 9999 отсчетов и True RMS.

Такой прибор подходит для проверки ШИМ, датчиков, низкочастотных генераторов, аудиотракта и относительно медленных цифровых сигналов. Для анализа высокочастотной электроники 10 МГц уже мало, а один канал исключает нормальное сравнение двух сигналов. ZT-702S интереснее как мультиметр с возможностью быстро посмотреть форму сигнала, чем как основной осциллограф мастерской.

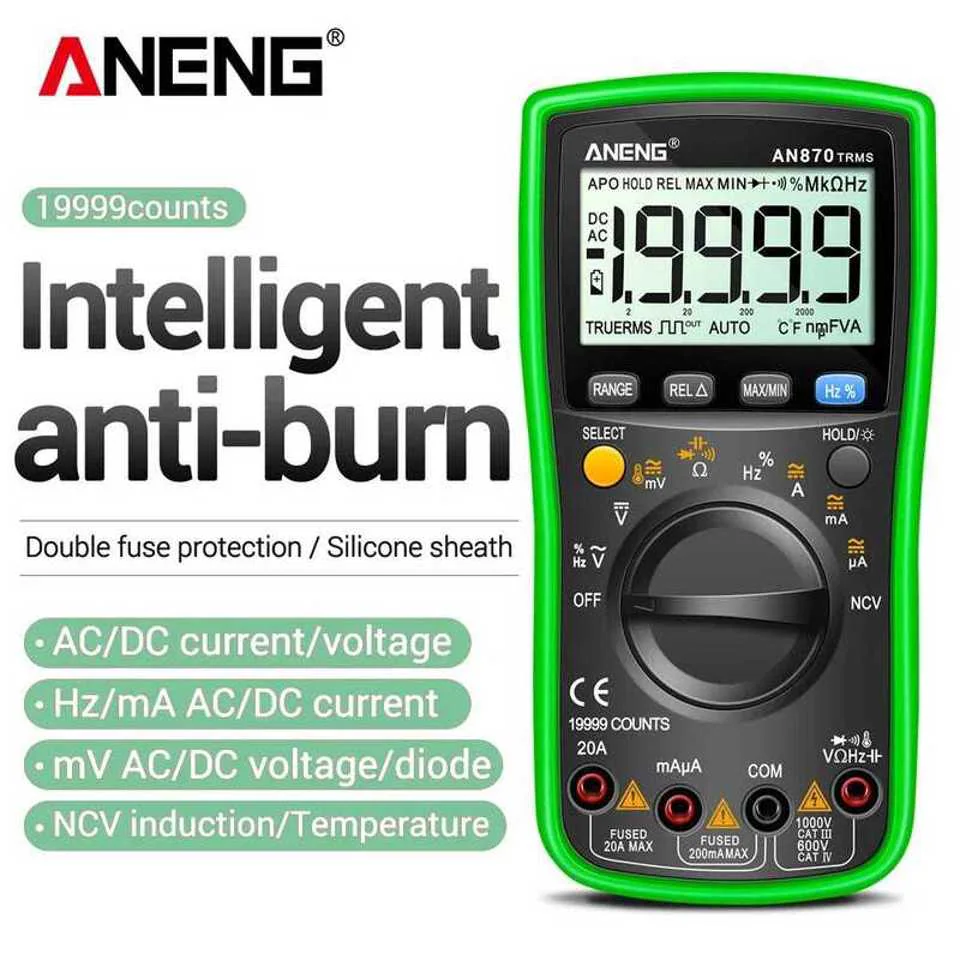

ANENG AN870 остается классическим ручным мультиметром без осциллографа и других попыток объединить несколько отдельных приборов. Разрешение дисплея достигает 19 999 отсчетов, есть True RMS, автоматический выбор диапазона, измерение постоянного и переменного напряжения и тока, сопротивления, емкости и частоты. Также предусмотрены NCV, проверка диодов и прозвонка цепи.

19 999 отсчетов полезны, когда нужно видеть небольшое изменение измеряемой величины без постоянного перехода между диапазонами. Но количество отсчетов нельзя путать с точностью: эти параметры характеризуют прибор с разных сторон. AN870 логичнее рассматривать как универсальный мультиметр для стола, а не как замену специализированным измерителям.

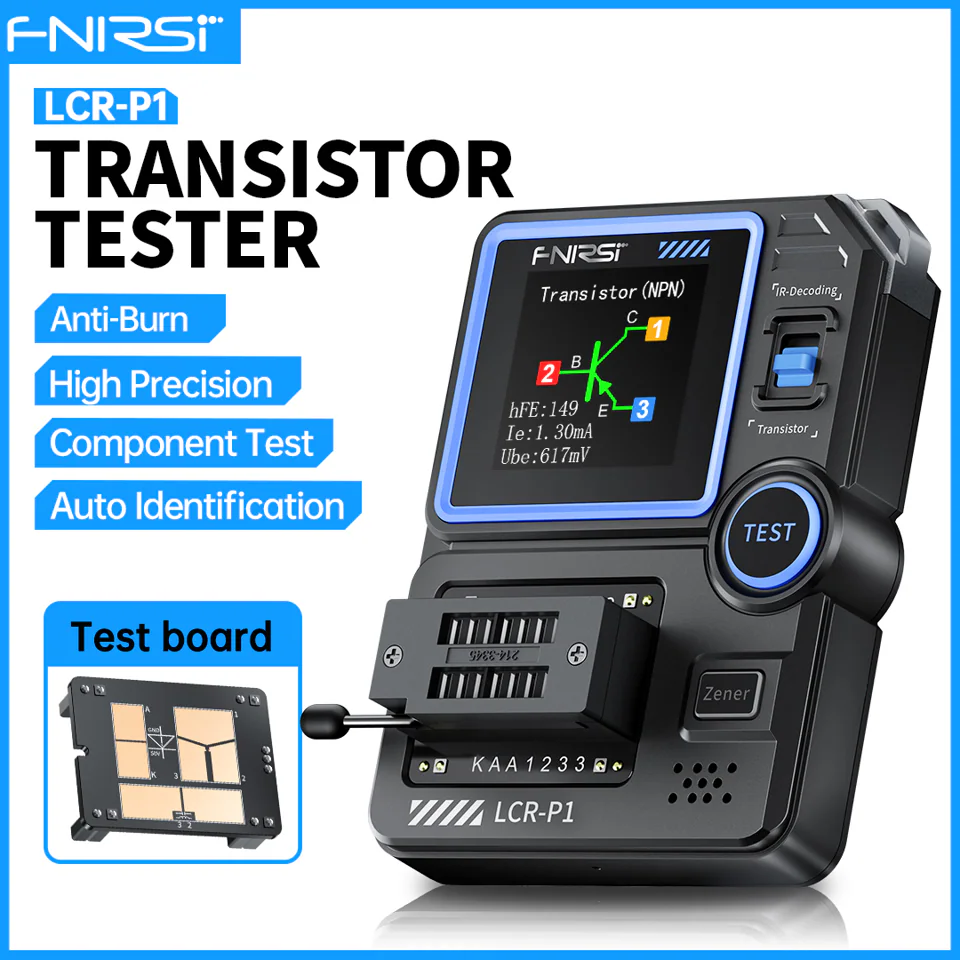

LCR-P1 рассчитан на автоматическое определение электронных компонентов. В список входят резисторы, конденсаторы, катушки индуктивности, диоды, биполярные транзисторы и MOSFET. После подключения прибор самостоятельно определяет тип детали и выводит доступные для нее параметры.

Наиболее понятный сценарий возникает при ремонте и разборке старых плат. Вместо нескольких последовательных измерений можно быстро определить, что за компонент находится на столе и в каком состоянии он находится по базовым параметрам. LCR-P1 при этом не следует воспринимать как замену лабораторному LCR-метру: автоматическое распознавание компонентов и прецизионное измерение их параметров являются разными задачами.

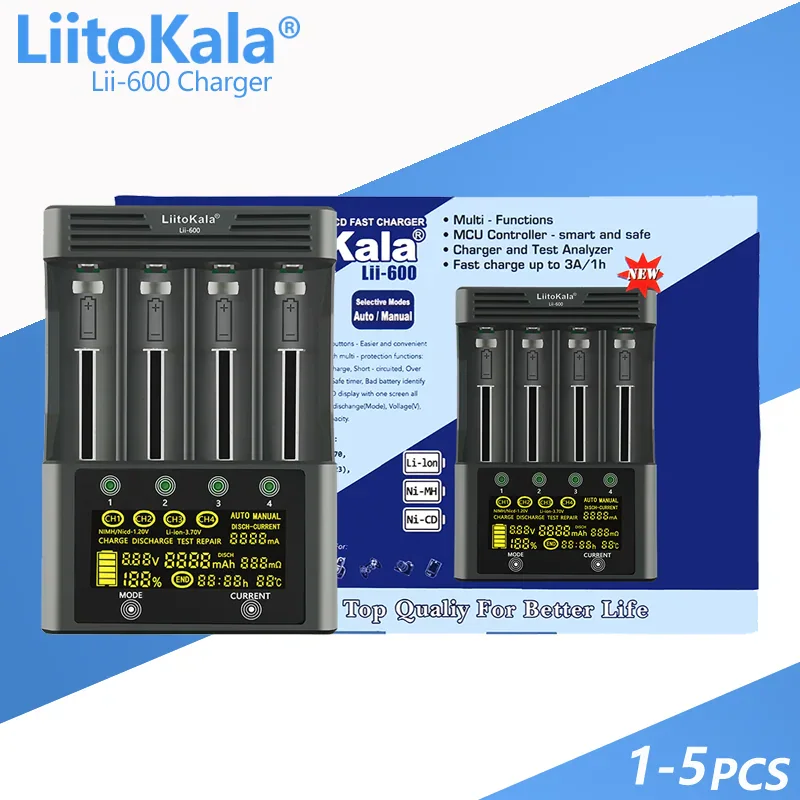

LiitoKala Lii-600 рассчитан на четыре аккумулятора и работает с Li-ion 3,7 В и Ni-MH 1,2 В. Поддерживаются распространенные цилиндрические форматы, включая 18650, 21700, AA и AAA. Помимо зарядки предусмотрены режимы, позволяющие оценивать состояние и фактическую емкость аккумуляторов.

Четыре независимых канала удобны при сортировке партии элементов: результаты каждого аккумулятора можно рассматривать отдельно, а не ориентироваться только на напряжение после зарядки. При работе с небольшими Ni-MH элементами стоит отдельно выбирать подходящий ток. Универсальная зарядка, рассчитанная в том числе на крупные Li-ion элементы, не всегда требует максимального доступного тока.

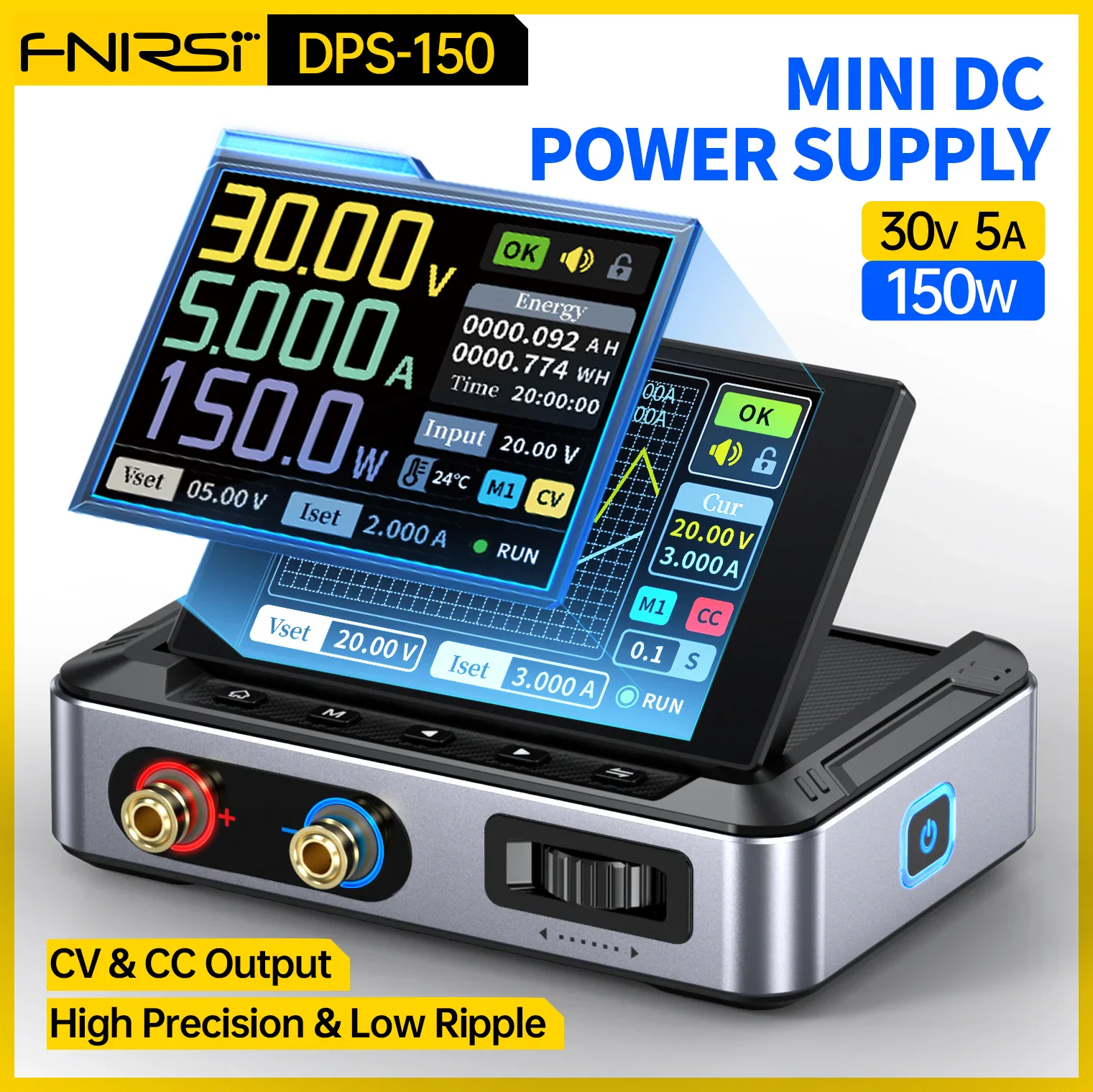

DPS-150 закрывает другую часть рабочего стола. Это регулируемый источник постоянного напряжения с диапазоном до 30 В, током до 5 А и максимальной выходной мощностью 150 Вт. Напряжение и ограничение тока задаются электронным управлением, параметры выводятся на дисплей.

При ремонте плат ограничение тока зачастую полезнее самой максимальной мощности. Можно подать питание и заранее установить предел, не позволяя неисправной цепи сразу получить весь ток, который способен отдать источник. Заявленные 30 В и 5 А одновременно соответствуют как раз предельным 150 Вт, поэтому при выборе режимов выше этого ограничения выйти нельзя.

2C23T совмещает двухканальный осциллограф, мультиметр и генератор сигналов. Полоса осциллографа составляет 10 МГц, частота дискретизации достигает 50 Мвыб/с. В отличие от ZOYI ZT-702S здесь два осциллографических канала, поэтому прибор позволяет одновременно наблюдать пару сигналов.

10 МГц по-прежнему задают достаточно жесткую границу применения. Для блоков питания, автомобильных датчиков, аудиотехники, генераторов и многих бытовых устройств этого диапазона достаточно, но при работе с быстрыми цифровыми интерфейсами понадобится осциллограф другого класса. Сильная сторона 2C23T находится в сочетании трех приборов в одном корпусе, особенно если оборудование приходится регулярно переносить.
