8 приборов для домашней мастерской: от токовых клещей до осциллографа и программируемого БП

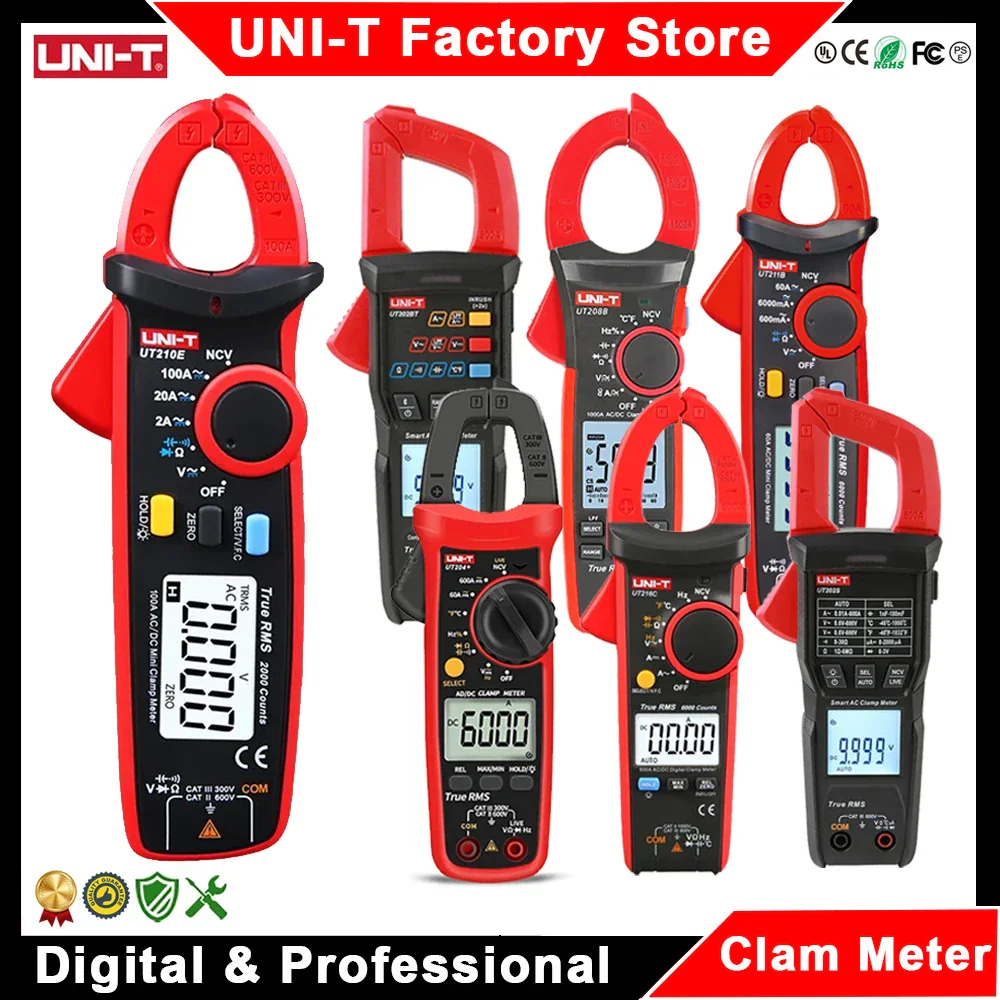

Компактные токовые клещи UNI-T UT210E интересны прежде всего возможностью измерять постоянный и переменный ток без разрыва цепи. Для постоянного тока предусмотрены диапазоны 2, 20 и 100 А. Кроме тока прибор измеряет напряжение, сопротивление, емкость и частоту, поддерживает True RMS.

UT210E особенно удобен при работе с автомобильной электрикой, аккумуляторами, блоками питания и другими цепями, которые не хочется разрывать ради подключения обычного мультиметра. Но токовые клещи не заменяют хороший универсальный мультиметр: сама конструкция оптимизирована под другую задачу, а предел 100 А нужно учитывать при работе с мощными потребителями.

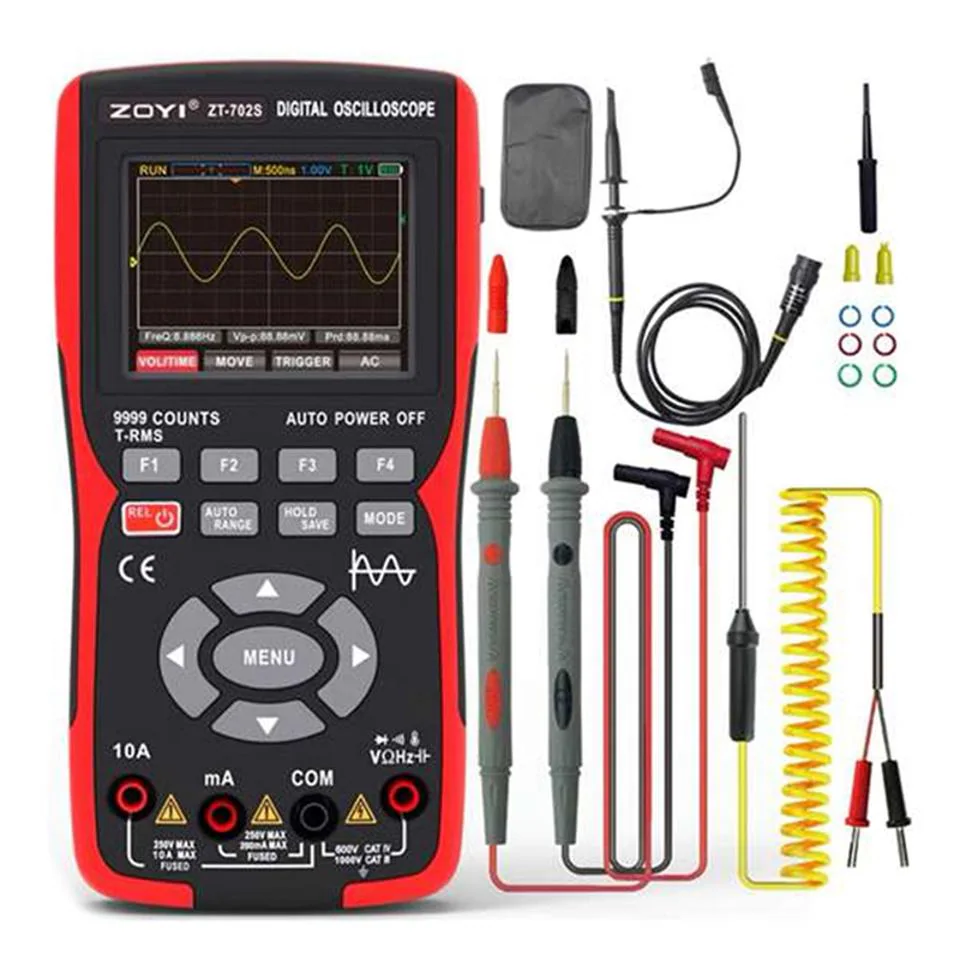

ZOYI ZT-702S объединяет цифровой мультиметр на 9999 отсчетов и одноканальный осциллограф. Для осциллографической части заявлены полоса 10 МГц, частота дискретизации 48 Мвыб/с и память 64 Кбайт.

Формат интересен при ремонте блоков питания, усилителей, бытовой электроники и автомобильных цепей: сначала можно проверить напряжения мультиметром, а затем тем же прибором посмотреть форму сигнала. Главный компромисс хорошо виден в характеристиках. Один канал и полоса 10 МГц сильно ограничивают работу с современной цифровой электроникой. Это скорее диагностический инструмент, чем замена нормальному настольному осциллографу.

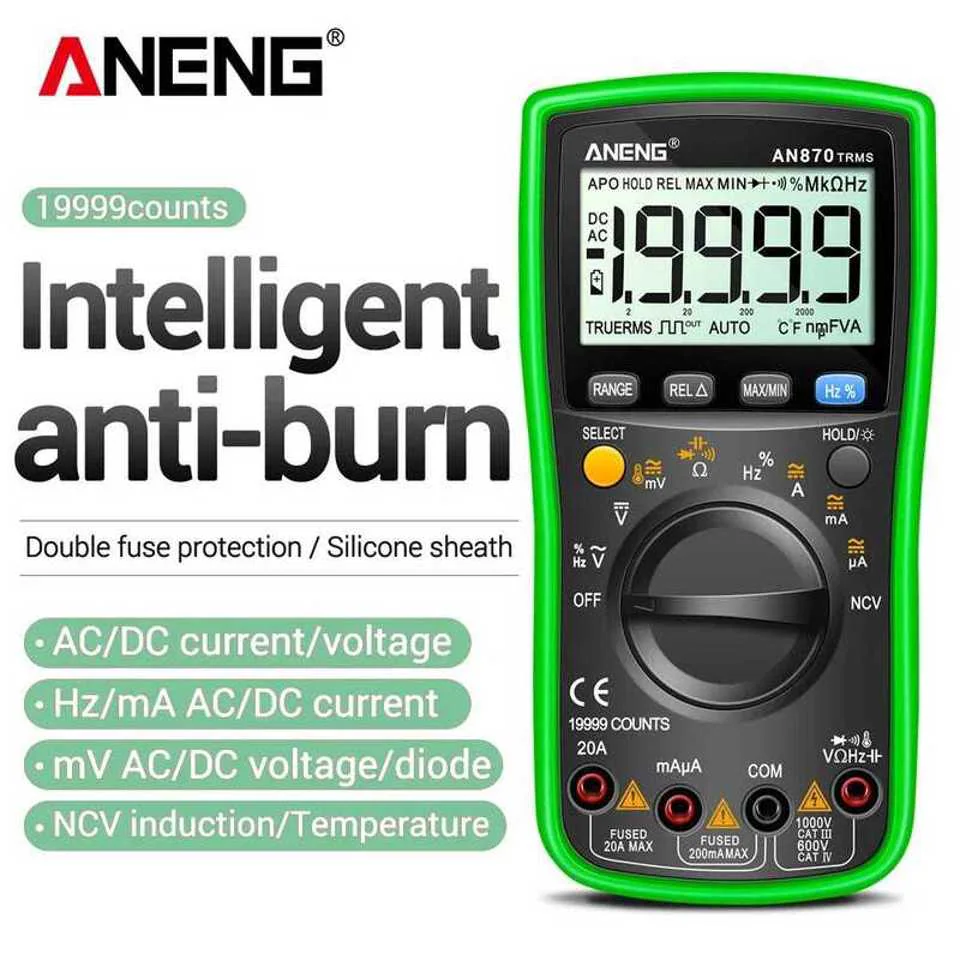

ANENG AN870 выглядит гораздо традиционнее. Это цифровой True RMS мультиметр на 19 999 отсчетов с автоматическим выбором диапазона. Он измеряет постоянное и переменное напряжение и ток, сопротивление, емкость и частоту. Предусмотрены проверка диодов, прозвонка и NCV.

У AN870 нет попытки заменить сразу несколько отдельных приборов. Его задача проще: повседневные измерения при ремонте электроники и электрики. Большое разрешение дисплея само по себе не означает лабораторную точность, поэтому количество отсчетов не следует воспринимать как главный критерий при выборе мультиметра.

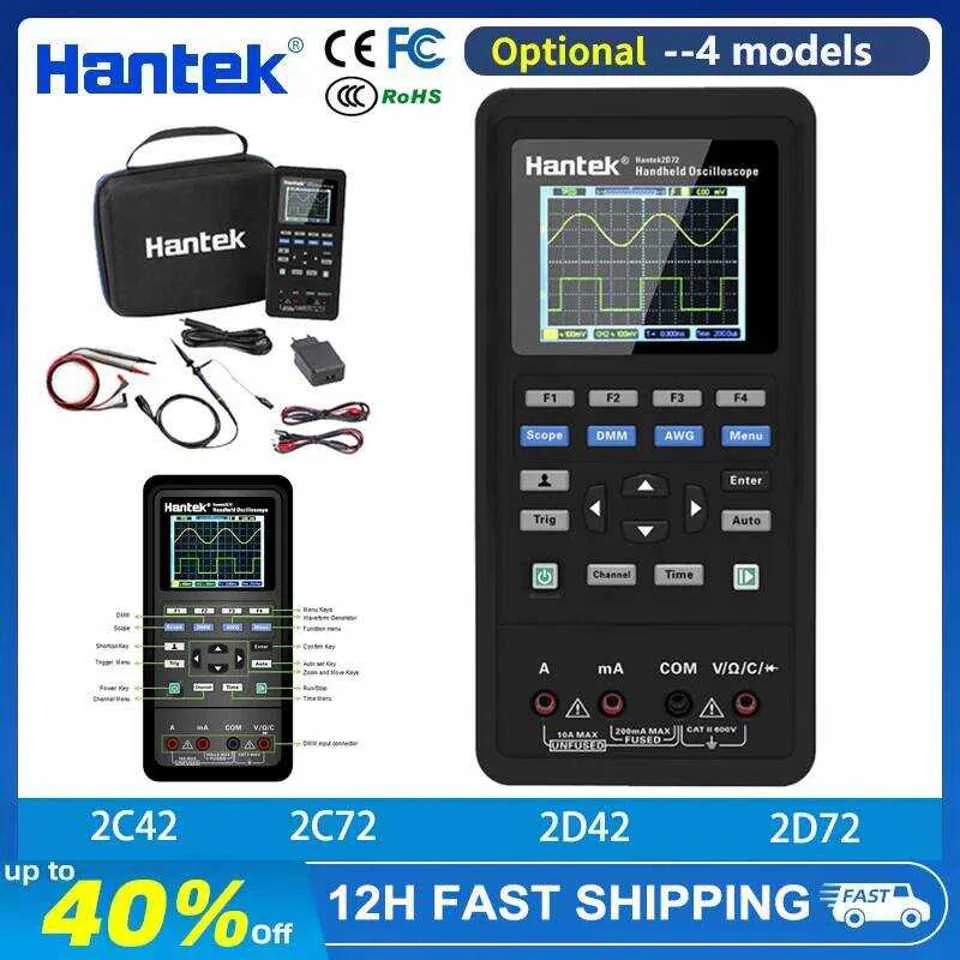

Hantek 2D72 заметно серьезнее компактных осциллографов-мультиметров начального уровня. Это двухканальный портативный осциллограф с полосой 70 МГц и частотой дискретизации до 250 Мвыб/с. В тот же корпус встроены цифровой мультиметр и генератор сигналов.

Два канала уже позволяют одновременно наблюдать сигналы в разных точках схемы, сравнивать вход и выход каскада или смотреть взаимное положение двух сигналов. 70 МГц также оставляют заметно больше пространства для работы, чем 10 МГц у недорогих карманных моделей. Обратная сторона такого универсального корпуса в управлении и размере экрана: за постоянным рабочим столом обычный настольный осциллограф все равно удобнее.

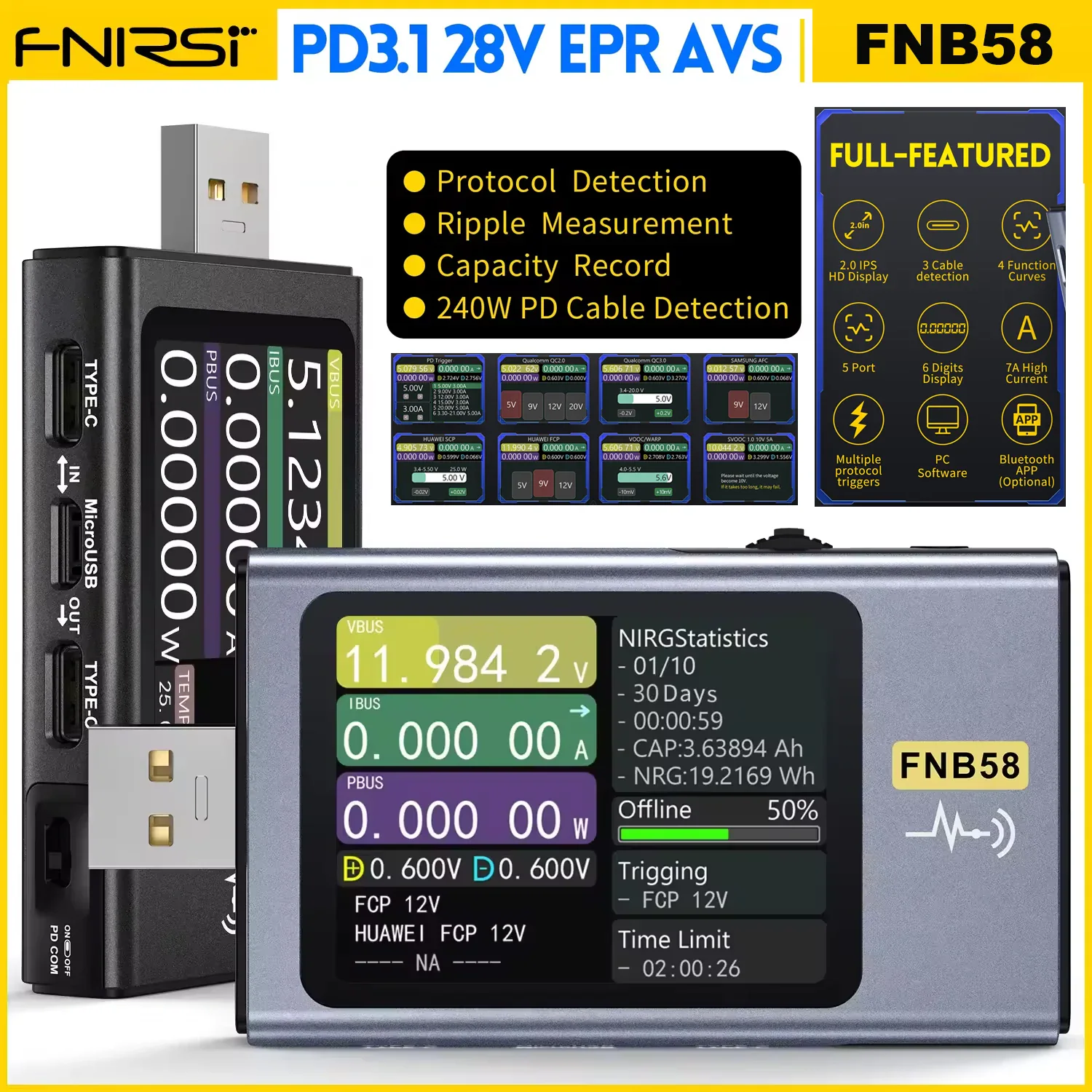

FNB58 нужен не для проверки розетки или транзистора, а для современной USB-электроники. Он устанавливается между источником питания и нагрузкой и позволяет контролировать напряжение, ток, мощность и другие параметры USB-питания. Поддерживается работа с USB-A и USB-C, определение протоколов быстрой зарядки и измерение пульсаций.

Такой тестер позволяет отделить проблему зарядного устройства от проблемы кабеля или согласования протокола. Особенно это полезно с мощными USB-C блоками питания, пауэрбанками и ноутбуками. Но функция измерения пульсаций не превращает FNB58 в универсальный осциллограф: область применения прибора остается довольно узкой и связана прежде всего с USB-питанием.

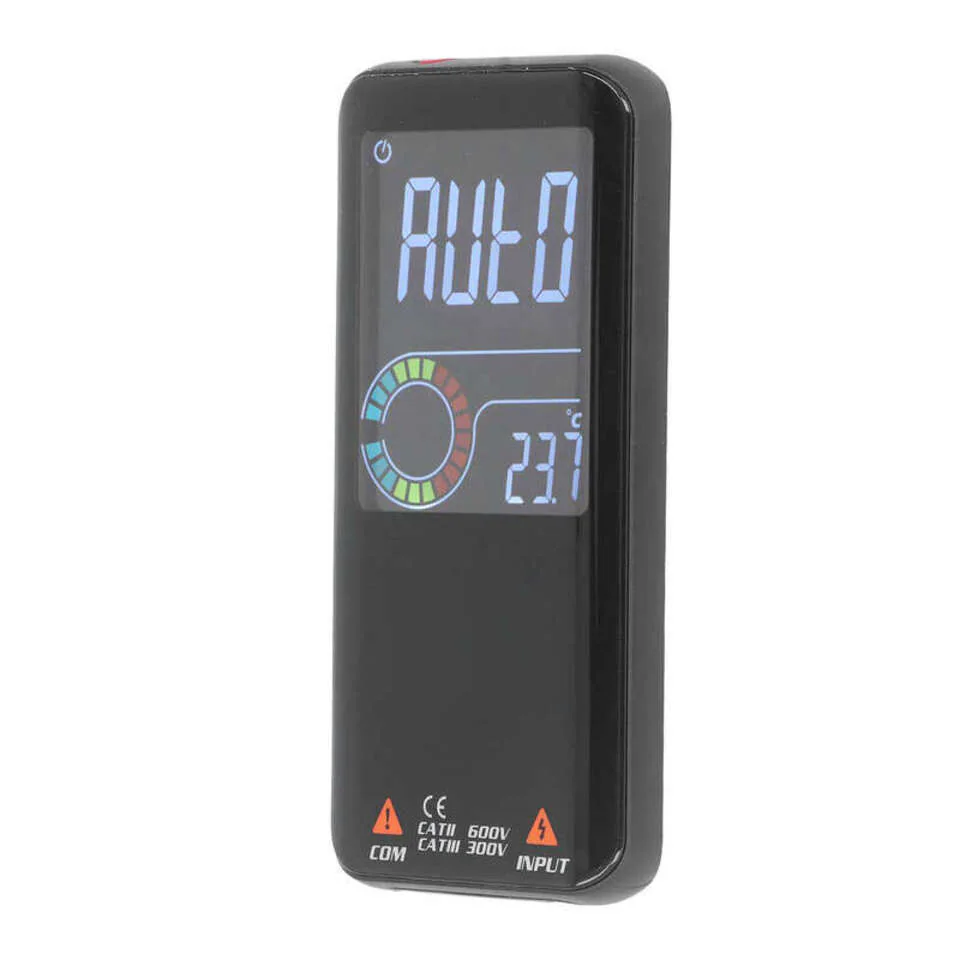

BSIDE S10 сделан в формате компактного автоматического мультиметра с цветным дисплеем. Разрешение составляет 9999 отсчетов. Прибор измеряет постоянное и переменное напряжение, сопротивление, емкость и частоту, умеет проверять диоды и поддерживает бесконтактное обнаружение напряжения NCV.

Здесь ставка сделана на автоматизацию и небольшой корпус. Такой мультиметр удобно держать в сумке с инструментами или использовать для быстрых проверок, когда постоянно переключать диапазоны вручную не требуется. Для постоянной работы на столе классический полноразмерный мультиметр с отдельным поворотным переключателем режимов может оказаться удобнее.

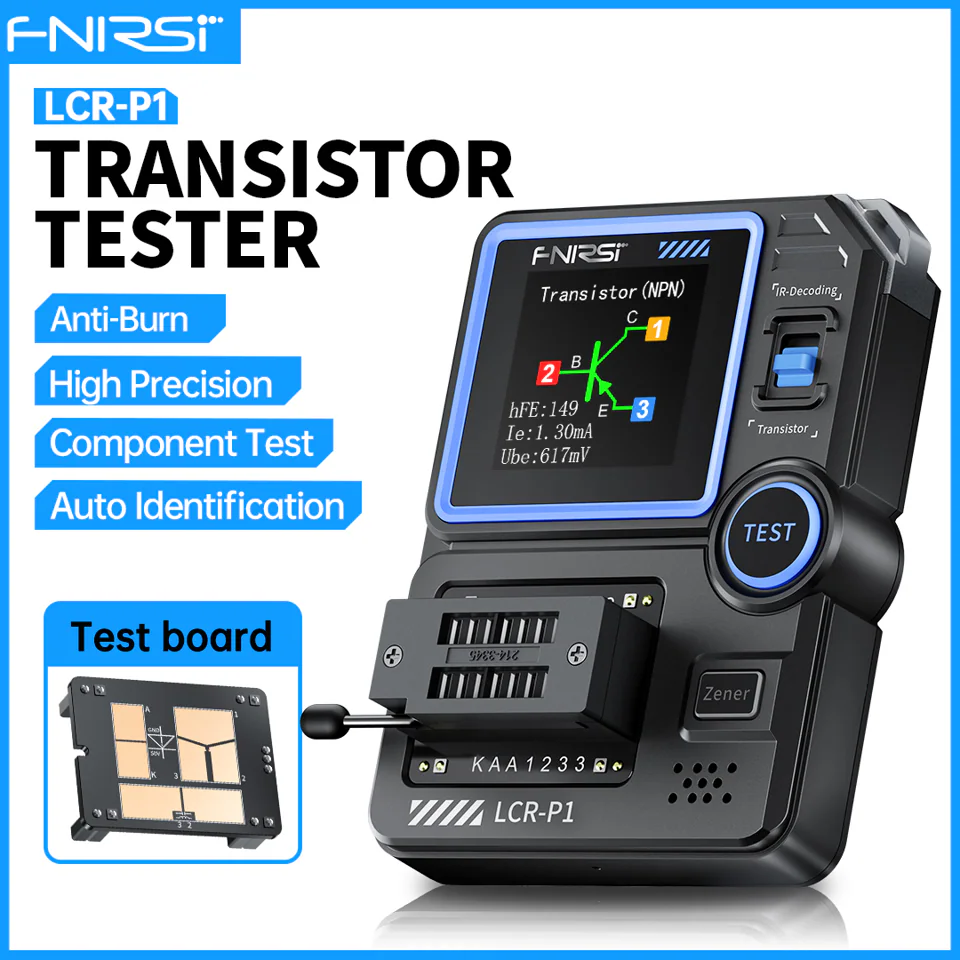

LCR-P1 пригодится после того, как из платы выпаян компонент с нечитаемой маркировкой и нужно понять, что вообще лежит на столе. Прибор распознает резисторы, конденсаторы, индуктивности, диоды, NPN- и PNP-транзисторы, MOSFET и ряд других компонентов. Одновременно выводятся определенные для компонента электрические параметры.

При разборке старой электроники такой тестер заметно сокращает количество ручных измерений. Но его не следует путать с профессиональным лабораторным LCR-метром. Основная задача LCR-P1 заключается в автоматическом распознавании и быстрой оценке компонентов.

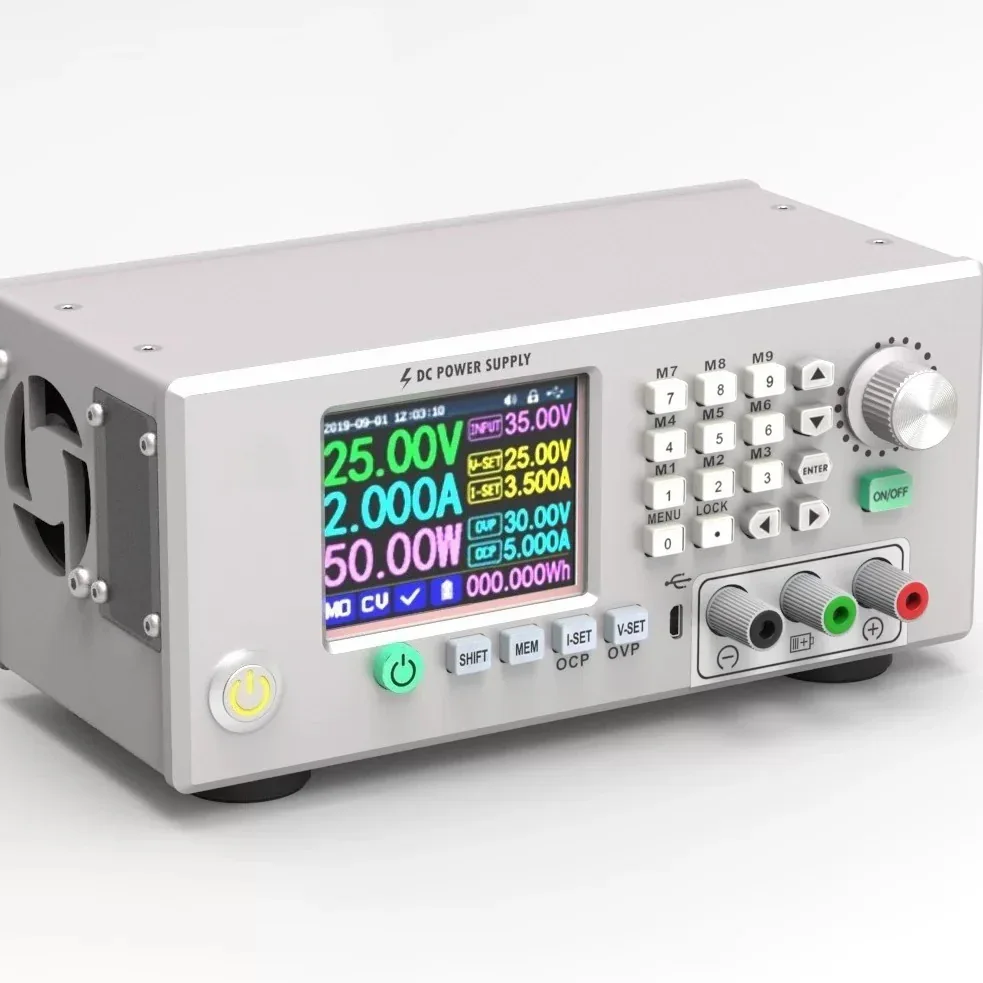

RUIDENG RD6006 выбивается из остальной подборки: это не измерительный прибор в привычном понимании, а программируемый модуль лабораторного источника питания. Модель рассчитана на выходное напряжение до 60 В, ток до 6 А и мощность до 360 Вт. Управление построено вокруг цветного дисплея, клавиатуры и энкодера. Существует также модификация RD6006-W с Wi-Fi.

У RD6006 есть принципиальная особенность, которую легко пропустить по фотографиям. Это именно модуль источника питания. Для полноценного настольного БП потребуются подходящий входной источник питания и, в зависимости от варианта сборки, корпус. Зато такой формат дает возможность собрать блок под собственные требования, а диапазон до 60 В заметно шире типичных компактных источников на 30 В.
